滾花通孔中間帶槽多台階鑲入螺母 封閉型 U型 DIN 16903 (U) - 1974

選擇規格尺寸 點擊↓

M4

M5

M6

M8

M10

M12

M16

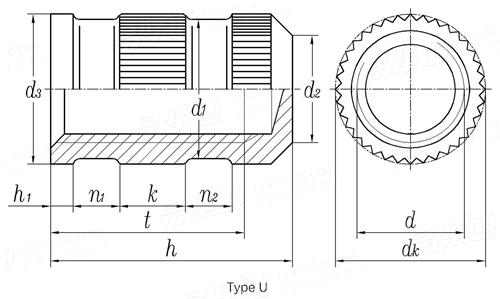

DIN  16903 (U) - 1974 滾花通孔中間帶槽多台階鑲入螺母 封閉型 U型

尺寸單位: mm
德标DIN 16903 (U) - 1974 DIN16903 16903DIN 滾花通孔中間帶槽多台階鑲入螺母 封閉型 U型
DIN  16903 (U) - 1974 滾花通孔中間帶槽多台階鑲入螺母 封閉型 U型
掃一掃分享
螺紋規格
d
M4 M5 M6 M8 M10 M12 M16
h1
k
n1
n2
d1 (h12)
dk (滾花前)
d3 (h11)
d2
t (h14)
h (h12)
1 1 1.2 1.5 1.5 2 3
4 4.5 5 6 8 10 11
2 2.5 3 4 5 6 8
2 2.5 3 4 5 6 8
5.3 6.6 7.8 10.5 13 15.7 21
7 9 10 12 15 18 24
7 9 10 12 15 18 24
5 6 7 9 12 15 19
8 10 12 16 20 24 32
11 13.3 15.8 20.6 25 29.8 39.5
注:技術數據僅供參考,請以官方原件為準!
