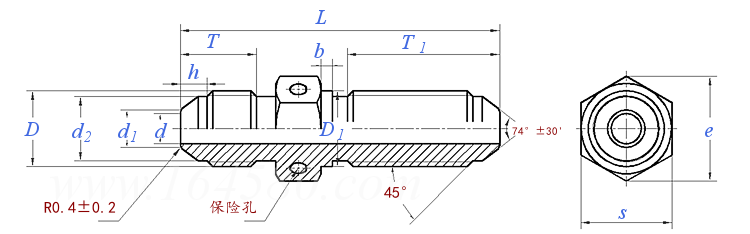

擴口式A型直通管接頭 HB 4 - 5 - 2002

查看供應商

選擇規格尺寸點擊↓

1 1-2

2 2-3

3 1-3

4 2-4

5 1-4

6 2-6

7 1-6

8 2-8

9 1-8

10 2-10

11 1-10

12 2-12

13 1-12

14 2-14

15 1-13

16 1-14

17 2-16

18 1-16

19 2-18

20 1-18

21 2-20

22 1-20

23 2-22

24 1-22

25 2-25

26 1-25

27 2-28

28 1-28

29 2-30

30 2-32

31 1-30

32 2-34

33 1-32

34 2-36

35 1-35

36 2-38

尺寸單位: mm

模型下載

掃一掃分享

公差

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

序号

1
1-2

2
2-3

3
1-3

4
2-4

5
1-4

6
2-6

7
1-6

8
2-8

9
1-8

10
2-10

11
1-10

12
2-12

系列
公稱尺寸 d₀
公稱尺寸 D_N
d
d₁
d₂
D
h
T
e
D₁
b
T₁
L
s
百件重(鋁合金)≈kg
百件重(鋼制)≈kg

1	2	1	2	1	2	1	2	1	2	1	2
2	/	3	/	4	/	6	/	8	/	10	/
/	3	/	4	/	6	/	8	/	10	/	12
2	1.7	3	2.7	4	3.7	6	5.5	8	7.5	10	9.5
3	2.6	4	3.6	5	4.6	7	6.6	9	8.8	11	10.8
6.5	6.5	8.5	8.5	10.5	10.5	12.5	12.5	14.5	14.5	15.8	17.8
M8×1	M8×1	M10×1	M10×1	M12×1	M12×1	M14×1	M14×1	M16×1	M16×1	M18×1.5	M20×1.5
3.5	4	4	4.5	5	5.5	5	5.5	5	5	5	6.5
10	11	11	12	12	13	12	13	13	14	15	17
13.8	13.8	16.2	16.2	16.2	16.2	19.6	19.6	21.9	21.9	25.4	25.4
8.2	/	10.2	10.2	12.2	12.2	14.2	14.2	16.2	16.2	18.2	20.2
1.5	/	1.5	1.5	1.5	1.5	2	2	2	2	2	2
21	/	22	23	23	24	24	25	26	27	27	29
42	/	44	46	46	48	48	50	51	53	56	60
12	/	14	14	14	14	17	17	19	19	22	22
0.56	/	0.92	/	1.13	1.15	1.38	1.5	1.94	2.06	2.31	3.2
1.56	/	2.56	2.6	3.15	3.22	3.84	4.2	5.4	5.77	6.44	8.97

序号

13
1-12

14
2-14

15
1-13

16
1-14

17
2-16

18
1-16

19
2-18

20
1-18

21
2-20

22
1-20

23
2-22

24
1-22

系列
公稱尺寸 d₀
公稱尺寸 D_N
d
d₁
d₂
D
h
T
e
D₁
b
T₁
L
s
百件重(鋁合金)≈kg
百件重(鋼制)≈kg

1	2	1	1	2	1	2	1	2	1	2	1
12	/	13	14	/	16	/	18	/	20	/	22
/	14	/	/	16	/	18	/	20	/	22	/
12	11.5	13	14	13.5	16	15.5	18	17	20	19	22
13	12.8	14	15.2	14.8	17.2	16.8	19.2	18.5	21.2	20.5	23.4
19.8	19.8	19.8	21.8	21.8	24.8	24.8	27.8	27.8	30	30	30
M22×1.5	M22×1.5	M22×1.5	M24×1.5	M24×1.5	M27×1.5	M27×1.5	M30×1.5	M30×1.5	M33×2	M33×2	M33×2
6	6	5.5	6	6.5	6.5	7	7.5	8	8	8.5	6.5
16	17	16	17	18	18	18	19	19	21	22	21
27.7	27.7	31.2	31.2	31.2	34.6	34.6	36.9	36.9	41.6	41.6	41.6
22.2	22.2	22.2	24.2	24.2	27.2	27.2	30.2	30.2	33.2	33.2	33.2
2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
28	29	28	30	31	32	32	33	33	35	36	35
58	60	59	63	65	66	66	69	69	75	77	75
24	24	24	27	27	30	30	32	32	36	36	36
3.5	3.82	3.04	4.24	4.61	5.25	5.69	7.24	8.01	9.03	8.65	8.23
9.75	10.7	8.47	11.81	12.9	14.63	15.91	20.17	22.4	25.16	24.2	22.93

序号

25
2-25

26
1-25

27
2-28

28
1-28

29
2-30

30
2-32

31
1-30

32
2-34

33
1-32

34
2-36

35
1-35

36
2-38

系列
公稱尺寸 d₀
公稱尺寸 D_N
d
d₁
d₂
D
h
T
e
D₁
b
T₁
L
s
百件重(鋁合金)≈kg
百件重(鋼制)≈kg

2	1	2	1	2	2	1	2	1	2	1	2
/	25	/	28	/	/	30	/	32	/	35	/
25	/	28	/	30	32	/	34	/	36	/	38
22	25	25	28	27	28	30	30	32	32	35	34
23.5	26.4	26.5	29.4	28.5	29.5	31.4	31.5	33.8	33.5	36.8	35.8
30	36	36	36	36	39	42	42	45	45	45	45
M33×2	M39×2	M39×2	M39×2	M39×2	M42×2	M45×2	M45×2	M48×2	M48×2	M48×2	M48×2
7.5	8.5	9.5	6.5	7.5	8	9	9.5	9.5	9.5	7.5	8
22	22	23	22	23	23	23	24	24	25	24	25
41.6	47.4	47.4	47.4	47.4	53.1	57.7	53.1	57.7	57.7	57.7	57.7
33.2	39.2	39.2	39.2	39.2	42.2	45.2	45.2	48.2	48.2	48.2	48.2
2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	3	3
36	37	38	37	38	39	38	39	39	40	39	40
77	78	80	78	80	82	80	82	82	84	82	84
36	41	41	41	41	46	50	46	50	50	50	50
9.97	11.28	11.33	10.16	12.02	13.57	16.33	15.87	18.43	17.51	15.94	18.4
28	31.42	31.8	28.3	33.7	38	45.49	44.4	51.34	49.1	44.4	51.6

①,第1尺寸系列使用導管假定直徑d0作為公稱尺寸，第2尺寸系列使用導管公稱外徑DN作為公稱尺寸，導管的假定直徑和公稱外徑按 HB 4-2-2002。
②,本标準推薦選用第2尺寸系列。當系統工作壓力 ≤21MPa時，允許先用第1尺寸系列。
③,螺紋：1. 普通螺紋按 GB/T 196-1981、GB/T 197-1981，公差6h、第2尺寸系列的鋼件公差6e（鍍前尺寸）。 2. 普通螺紋退刀槽按 HB 5829-1983。
④,圓錐表面相對對應螺紋軸線的徑向跳動：1. 當螺紋大徑不大于24mm時，跳動量不大于0.05mm；2. 當螺紋大徑大于24mm時，跳動量不大于0.07mm。
⑤,保險孔按 HB 0 - 9 - 2000 - D 型
⑥,一般公差按 HB 5800。
⑦,通用技術要求按 HB 4 - 1 - 2002。

技術條件和引用标準

材料
2A12
45
2A12
45
45
45
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr11Ni2W2MoV
1Cr11Ni2W2MoV
說明
其他

熱處理	表面處理	尺寸系列	标記示例
T4	陽極化	1	HB 4-5-10
按 HB 4-1-2002	鍍镉鈍化	1	HB 4-5G10CdD
T4	陽極化	2	HB 4-5-2-10
按 HB 4-1-2002	鍍鋅鈍化	1	HB 4-5G10
按 HB 4-1-2002	鍍镉+化學氧化+磷酸鹽處理+憎水處理	2	HB 4-5G2-10
按 HB 4-1-2002	鍍镉+化學氧化+磷酸鹽處理+憎水處理	2	HB 4-5G2-10CdD
按 HB 4-1-2002	鈍化	1	HB 4-5FA10
按 HB 4-1-2002	鈍化	2	HB 4-5FA2-10
按 HB 4-1-2002	鈍化	1	/
按 HB 4-1-2002	鈍化	2	HB 4-5-5FB2-10
與燃油或液壓油接觸的内表面不允許鍍镉和鍍鋅。
① 普通螺紋按 GB/T 196-1981、GB/T 197-1981，公差6h、第2尺寸系列的鋼件公差6e(鍍前尺寸)。普通螺紋退刀槽按 HB 5829-1983。 ② 圓錐表面相對對應螺紋軸線的徑向跳動：當螺紋大徑不大于24mm時，跳動量不大于0.05mm；當螺紋大徑大于24mm時，跳動量不大于0.07mm。 ③ 保險孔按 HB 0-9-2000-D型 ④ 一般公差按 HB 5800。 ⑤ 通用技術要求按 HB 4-1-2002。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
