擴口式錐螺紋直通管接頭體 QC /T 403 - 2013

選擇規格尺寸 點擊↓

5

6

8

10

12

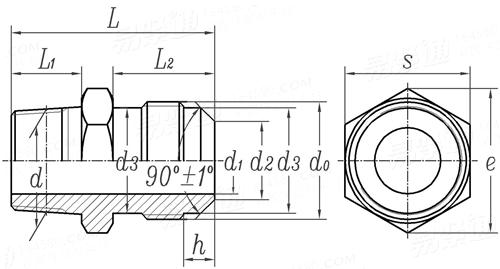

QC /T 403 - 2013 擴口式錐螺紋直通管接頭體

尺寸單位: mm
汽标QC /T403 - 2013 QC403 403QC 擴口式錐螺紋直通管接頭體
QC /T 403 - 2013 擴口式錐螺紋直通管接頭體
掃一掃分享
管外徑
5 6 8 10 12
最大工作壓力/MPa
d0
d
d1
d2
d3
L
L1
L2
h
s
16 16 16 16 12
M10*1 M12*1.5 M14*1.5 M16*1.5 M18*1.5
NPT1/8 NPT1/8 NPT1/4 NPT1/4 NPT3/8
3.5 4 6 8 10
4.3 4.8 7 9 11
8.4 10 11.7 13.7 15.7
28.5 31.7 39.5 40.5 41.5
10 10 15 15 15
12.5 15.7 18 19 19
4.5 5.5 5.5 6 6
12 14 17 19 22
①,e ≥ 1.12s

技術條件和引用标準

材料
性能
螺紋 60°密封管螺紋
普通螺紋
表面處理 種類
标準
產品缺陷
驗收檢查
标志與包裝
其他技術條件
碳鋼,抗拉強度不小于 372Mpa
最大工作壓力:12Mpa ~ 16Mpa
介質溫度:-40℃ ~ +120℃
GB/T 12716
公差6g,其他按 GB/T 196、GB/T 197
鍍鋅鈍化
QC/T 625
不應有裂紋、氣孔、毛刺、銳邊、鏽斑及其他影響使用的缺陷
按 GB/T 90.1,其中管螺紋 AQL=1.5,卡套端尺寸 AQL=1.5,其他尺寸 AQL=4.0
GB/T 90.2
GB/T 5653
注:技術數據僅供參考,請以官方原件為準!
