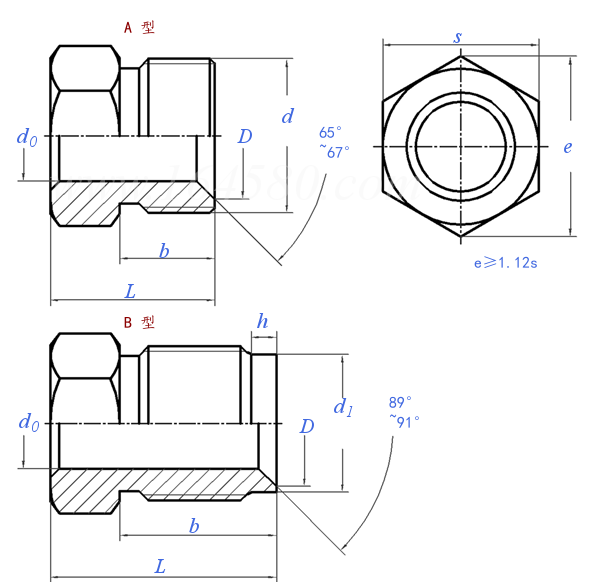

擴口式管接頭用空心螺栓 GB /T 5650 - 2008

選擇規格尺寸點擊↓

尺寸單位: mm

國标GB /T5650 - 2008 GB5650 5650GB 擴口式管接頭用空心螺栓

掃一掃分享

公差

管子外徑
DW

d₀	基本尺寸
	最大值
	最小值
d
d₁
D
h
b	A型
	B型
L	A型
	B型
s

4	5	6	8	10	12	14	16	18
4.25	5.25	6.25	8.25	10.25	12.25	14.25	16.25	18.25
4.15	5.15	6.15	8.15	10.15	12.15	14.15	16.15	18.15
M10*1	M10*1	M12*1.5	M14*1.5	M16*1.5	M18*1.5	M22*1.5	M24*1.5	M27*1.5
8.4	8.4	10	11.7	13.7	15.7	19.7	21.7	24.7
7	7	8.5	10.5	12.5	14.5	17.5	19.2	22.2
4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5
8.5	8.5	11	13	13.5	13.5	13.5	13.5	13.5
12.5	12.5	14.5	18	18.5	18.5	18.5	18.5	18.5
13.5	14.5	17	19	20.5	20.5	21.5	21.5	21.5
17.5	18.5	20.5	24	25.5	25.5	26.5	26.5	26.5
12	12	14	17	19	22	24	27	30

①,技術條件按 GB 5653 的規定。

替代列表

GB /T 5650 - 1985 GB /T 5650 - 2008

工藝相關

GB /T 5653 - 2008

擴口式管接頭技術條件

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
