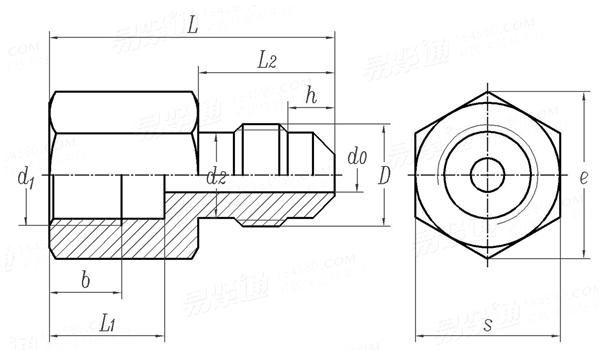

擴口式壓力表接頭體 Q 661B

選擇規格尺寸點擊↓

6 M10x1

6 M14x1.5

6 M20x1.5

14 M20x1.5

尺寸單位: mm

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照

管外徑

6
M10x1

6
M14x1.5

6
M20x1.5

14
M20x1.5

d₀
d₁
d₂
D
h
L₁
b
L₂
L
s

4	4	4	12
M10x1	M14x1.5	M20x1.5	M20x1.5
10.0	10.0	10.0	19.7
M12x1.5	M12x1.5	M12x1.5	M22x1.5
5.5	5.5	5.5	6.0
10.5	13.5	19.0	19.0
5.5	8.5	12.0	12.0
16.0	16.0	16.0	19.5
30.5	33.5	40.0	43.5
14	17	24	24

①,其餘未規定的細節由制造商确定。
②,編号示例：d0=6，d1=M10X1，鍍鋅、彩虹色鈍化的擴口式壓力表接頭體編号為 Q661B0610。

技術條件和引用标準

材料
螺紋	公差
	标準
表面處理
表面缺陷
驗收檢查
标志與包裝
其餘技術條件

鋼，抗拉強度不小于372MPa。

GB/T 196、GB/T 197

鍍鋅鈍化 QC/T 625

不應有裂紋、氣孔、毛刺、銳邊、鏽斑及其他影響使用的缺陷。

按GB/T 90.1，其中螺紋尺寸AQL=1.5，擴口端尺寸AQL=1.5，其他尺寸AQL=4.0.有特殊要求時，由供需雙方協商。

GB/T 90.2

GB/T 5653

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
