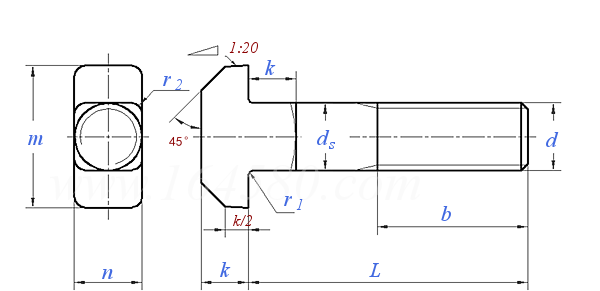

T型方頸螺栓 DIN 186 - 1988

選擇規格尺寸點擊↓

M10

M12

M16

M20

M24

M30

M36

M42

M48

括号内尺寸為非優選

尺寸單位: mm

模型下載替

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

螺紋規格
d

M10

M12

M16

M20

M24

M30

M36

M42

M48

P	螺距
b	L≤120 (A型)
	120＜L≤200 (A型)
	B型*
d_s	公稱
	最大值
	最小值
k	公稱
	最大值
	最小值
n	公稱
	最大值
	最小值
m	公稱
	最大值
	最小值

1	1.25	1.5	1.75	2	2.5	3	3.5	4	4.5	5
18	22	26	30	38	46	54	66	78	/	/
/	/	/	/	44	52	60	72	84	96	108
L-10	L-13	L-16	L-19	L-25	L-31	L-37	L-43	L-55	L-54	L-72
6	8	10	12	16	20	24	30	36	42	48
6.48	8.58	10.58	12.7	16.7	20.84	24.84	30.84	37	43	49
5.52	7.42	9.42	11.3	15.3	19.16	23.16	29.16	35	41	47
4.5	5.5	7	8	10.5	13	15	19	23	26	30
4.9	5.9	7.5	8.75	11.4	13.9	15.9	20	24	27	31
4.1	5.1	6.5	7.25	9.6	12.1	14.1	18	22	25	29
6	8	10	12	16	20	24	30	36	42	48
6.6	8.75	10.75	12.9	16.9	21	25	31	37.25	43.25	49.25
5.4	7.25	9.25	11.1	15.1	19	23	29	34.75	40.75	46.75
16	18	21	26	30	36	43	54	66	80	88
16.9	18.9	22	27	31	37.25	44.25	55.5	67.5	81.5	89.75
15.1	17.1	20	25	29	34.75	41.75	52.5	64.5	78.5	86.25

千件鋼制重≈kg

①,根據制造商的選擇，螺杆末端可做成DIN EN ISO 4753的倒角末端（CH）或倒圓末端（RN）
②,當總長L超過200mm時長度應按20mm遞增，同時滿足以下公式：b=2d+25 或雙方約定
③,* B型的螺紋長度(b)=對應螺栓總長（L）- 光杆長度（Lg）【表中已給出相應的光杆長度】

替代列表

DIN 186 - 1988 DIN 186 - 2010

技術條件和引用标準

材料

鋼

通用要求
螺紋	公差
	标準
機械性能	等級
	标準
公差	產品等級
	标準
表面處理
驗收及包裝

DIN 267 part 1

DIN 13 part 15

≤ M36：3.6或4.6由制造商選擇
＞M36：按協議
其他強度等級或材料按協議

DIN ISO 898 part 1

DIN ISO 4759 part 1

不經處理
電鍍 DIN 267 part 9
熱浸鍍鋅 DIN 267 part 10

DIN 267 part 5

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金屬熱處理工藝分類及代号

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
