首頁 產品與标準 DIN 261 - 2010 T型帶孔螺栓

T型帶孔螺栓 DIN 261 - 2010

選擇規格尺寸 點擊↓

M8

M10

M12

M16

M20

M24

M30

M36

M42

M48

M56

M64

M72

M80

M90

M100

括号内尺寸為非優選

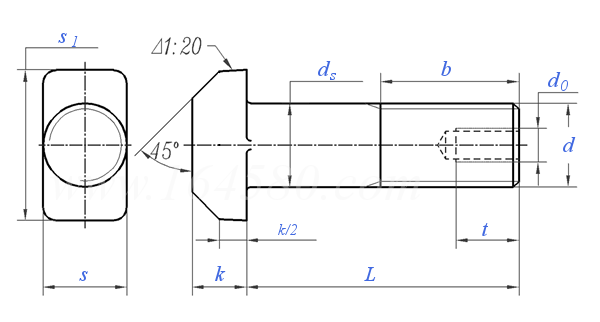

DIN 261 - 2010 T型帶孔螺栓

尺寸單位: mm
德标DIN 261 - 2010 DIN261 261DIN T型帶孔螺栓
德标DIN 261 - 2010 DIN261 261DIN T型帶孔螺栓
模型下載
DIN 261 - 2010 T型帶孔螺栓
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量 螺紋長度
螺紋規格
d
M8 M10 M12 M16 M20 M24 M30 M36
P 螺距
b L≤120
120＜L≤200
L＞200
d0
ds 最大值
最小值
k 公稱
最大值
最小值
s 最大值
最小值
s1 公稱
最大值
最小值
t 最小值
1.25 1.5 1.75 2 2.5 3 3.5 4
22 26 30 38 46 54 66 78
- - - 44 52 60 72 84
- - - 57 65 73 85 97
- - - - - - - M12
8.58 10.58 12.7 16.7 20.84 24.84 30.84 37
7.42 9.42 11.3 15.3 19.16 23.16 29.16 35
5.5 7 8 10.5 13 15 19 23
5.9 7.5 8.75 11.4 13.9 15.9 20 24
5.1 6.5 7.25 9.6 12.1 14.1 18 22
8.75 10.75 12.9 16.9 21 25 31 37.25
7.25 9.25 11.1 15.1 19 23 29 34.75
18 21 26 30 36 43 54 66
18.9 22 27 31 37.25 44.25 55.5 67.5
17.1 20 25 29 35.75 41.75 52.5 64.5
- - - - - - - 22
千件鋼制重≈kg
- - - - - - - -
螺紋長度b
- - - - - - - -
螺紋規格
d
M42 M48 M56 M64 M72 M80 M90 M100
P 螺距
b L≤120
120＜L≤200
L＞200
d0
ds 最大值
最小值
k 公稱
最大值
最小值
s 最大值
最小值
s1 公稱
最大值
最小值
t 最小值
4.5 5 5.5 6 6 6 6 6
90 - - - - - - -
96 108 124 130 - - - -
109 121 137 143 169 185 205 225
M12 M12 M16 M16 M16 M20 M20 M20
34 38 45 50 55 65 70 80
33 37 44 49 53.8 63.8 68.8 78.8
26 30 35 40 45 50 55 62
27 31 36.25 41.25 46.25 51.25 56.5 63.5
25 29 33.75 38.75 43.75 48.75 53.5 60.5
43.25 49.25 57.5 65.5 73.5 81.5 91.75 101.75
40.75 46.75 54.5 62.5 70.5 78.5 88.25 98.25
80 88 102 115 128 140 155 170
81.5 89.75 103.75 116.75 130 142 157 172
78.5 86.25 100.25 113.25 126 138 153 168
22 22 26 26 26 33 33 33
千件鋼制重≈kg
- - - - - - - -
螺紋長度b
- - - - - - - -
①,a）材料：鋼；其他材料按協議
b）機械性能：強度等級（材料） ≤ M 39: 4.6或5.6級由制造商選擇 ；> M39: 按協議；性能按标準DIN EN ISO 898-1
替代列表
DIN 261 - 1987 DIN 261 - 2010

技術條件和引用标準

材料
鋼
通用要求
螺紋 公差
标準
機械性能 等級
标準
公差 產品等級
标準
表面處理
表面缺陷
驗收及包裝
DIN ISO 8992
8g
DIN ISO 965-1
≤ M39：4.6或5.6由制造商選擇
＞M39：按協議
其他強度等級或材料按協議
DIN EN ISO 898-1
C
DIN EN ISO 4759-1
不經處理
電鍍 DIN EN ISO 4042
熱浸鍍鋅 DIN EN ISO 10684
DIN EN 26157-1
DIN EN ISO 3269

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金屬熱處理工藝分類及代号
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求
GB /T 5779.3 - 2000
緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 34632 - 2017
統一螺紋搓制和滾制前的毛坯直徑
GB /T 18685 - 2017
普通螺紋搓制和滾制前的毛坯直徑
GB /T 3105 - 2002
普通螺栓和螺釘 - 頭下圓角半徑
GB /T 197 - 2018
普通螺紋 公差
