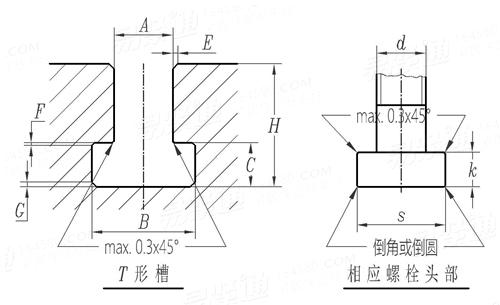

機床工作台 T形槽和相應螺栓 GB /T 158 - 1996

選擇規格尺寸點擊↓

尺寸單位: mm

國标GB /T158 - 1996 GB158 158GB 機床工作台 T形槽和相應螺栓

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

規格

A	基本尺寸
B	最小值
B	最大值
C	最小值
C	最大值
H	最小值
H	最大值
E	最大值
F	最大值
G	最大值
d	公稱
s	最大值
k	最大值

5	6	8	10	12	14	18	22	28	36	42	48	54
10	11	14.5	16	19	23	30	37	46	56	68	80	90
11	12.5	16	18	21	25	32	40	50	60	72	85	95
3.5	5	7	7	8	9	12	16	20	25	32	36	40
4.5	6	8	8	9	11	14	18	22	28	35	40	44
8	11	15	17	20	23	30	38	48	61	74	84	94
10	13	18	21	25	28	36	45	56	71	85	95	106
1	1	1	1	1	1.6	1.6	1.6	1.6	2.5	2.5	2.5	2.5
0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1	1.6	2	2
1	1	1	1	1	1.6	1.6	2.5	2.5	2.5	4	6	6
M4	M5	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
9	10	13	15	18	22	28	34	43	53	64	75	85
3	4	6	6	7	8	10	14	18	23	28	32	36

采用标準

ISO 299 - 1987

機床工作台 T形槽和相應螺栓

工藝相關

GB /T 1801

產品幾何技術規範(GPS) 極限與配合公差帶和配合的選擇

GB /T 1031

產品幾何技術規範(GPS) 表面結構輪廓法表面粗糙度參數及其數值

引用參考

GB /T 1172

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金屬熱處理工藝分類及代号

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

注：技術數據僅供參考，請以官方原件為準！
