RD型電弧焊用焊接螺柱 GB /T 902.2 (RD) - 2010

選擇規格尺寸 點擊↓

M6

M8

M10

M12

M16

M20

M24

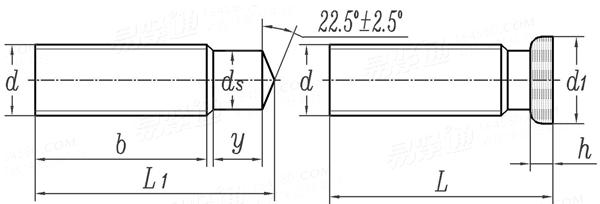

GB /T 902.2 (RD) - 2010 RD型電弧焊用焊接螺柱

尺寸單位: mm
國标GB /T902.2 (RD) - 2010 GB902.2 902.2GB RD型電弧焊用焊接螺柱
GB /T 902.2 (RD) - 2010 RD型電弧焊用焊接螺柱
掃一掃分享
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
公稱長度L 注:選擇後獲得 相應重量
螺紋規格
d
M6 M8 M10 M12 M16 M20 M24
P 螺距
ds
d1
h
y 最小值
L1 ±1
1 1.25 1.5 1.75 2 2.5 3
4.7 6.2 7.9 9.5 13.2 16.5 20
7 9 11.5 13.5 18 23 28
2.5 2.5 3 4 5 6 7
4 4 5 6 7.5/11* 9/13* 12/15*
L + 2.0 L + 2.2 L + 2.4 L + 2.8 L + 3.6 L + 3.9 L + 4.7
千件鋼制重≈kg
- - - - - - -
①,RD型帶縮杆的螺紋螺柱适用于RF型磁環
②,* 兩個尺寸适用的磁環尺寸也有兩個
替代列表
等效标準
以上有部分标準可能為近似等效,如有異議以标準原件為準

技術條件和引用标準

材料
不鏽鋼
機械性能 等級
标準
可焊接性
公差 等級
标準
表面處理
驗收及包裝
-
4.8 A2-50、A2-70、A4-50
A4-70、A5-50、A5-70
GB/T 3098.1 GB/T 3098.6
--螺柱僅能使用可焊接性的材料制造。
--如果硬度增加的不多,非合金鋼焊接螺柱尚具有可焊接性。
--通常,碳含量C≤0.20%是可焊接的,易切鋼是不可焊接的,
可以使用鎮靜鋼。
通常,不鏽鋼螺柱是可焊接的,易切鋼是不可焊接的。
A
GB/T 3103.1
- 簡單處理
GB/T 90.1、GB/T 90.2
如有需要,可協議采用螺柱的拉力試驗,以校核剪切強度。
注:技術數據僅供參考,請以官方原件為準!
