PT型焊接螺柱 GB /T 902.3 (PT) - 2008

選擇規格尺寸 點擊↓

M3

M4

M5

M6

M8

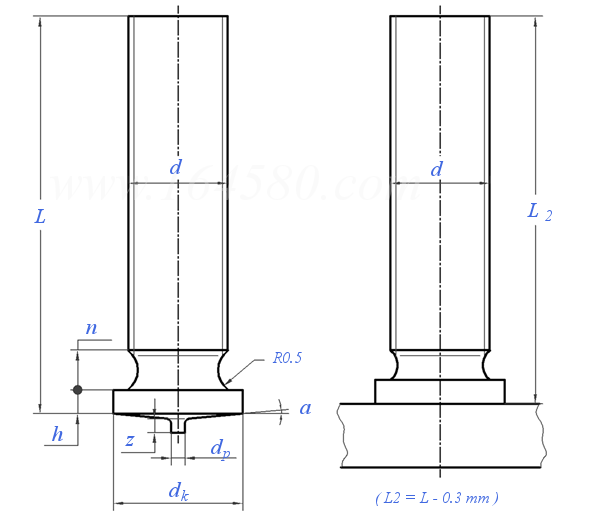

GB /T 902.3 (PT) - 2008 PT型焊接螺柱

尺寸單位: mm
國标GB /T902.3 (PT) - 2008 GB902.3 902.3GB PT型焊接螺柱
GB /T 902.3 (PT) - 2008 PT型焊接螺柱
掃一掃分享
公稱長度L
公稱直徑
d
M3 M4 M5 M6 M8
P 螺距
dk ±0.2
dp ±0.08
z ±0.05
h
n 最大值
a ±1°
0.5 0.7 0.8 1 1.25
4.5 5.5 6.5 7.5 9
0.6 0.65 0.75 0.75 0.75
0.55 0.55 0.8 0.8 0.85
0.7~1.4 0.7~1.4 0.8~1.4 0.8~1.4 0.8~1.4
1.5 1.5 2 2 3
L2長度
- - - - -
①,Lmin ≥ 1.5d
替代列表
等效标準
國标 GB 國際 ISO 德标 DIN
GB /T 902.3PT
ISO 13918(PT)
DIN 32501GA
以上有部分标準可能為近似等效,如有異議以标準原件為準

技術條件和引用标準

材料
不鏽鋼 有色金屬
通用技術條件
螺紋 公差
标準
機械性能 等級
标準
表面處理
驗收及包裝
-
GB/T 16938
6g
GB/T 196、GB/T 197
4.8
σb ≥ 420MPa
σs ≥ 340MPa
δ5 ≥ 14%
A2-50
σb ≥ 500MPa
σp0.2 ≥ 210MPa
δ ≥ 0.6d
CU2
σb ≥ 370MPa
GB/T 3098.1 GB/T 3098.6 GB/T 3098.10
電鍍銅 簡單處理
GB/T 90.1、GB/T 90.2
① 如果硬度增加不大,非合金鋼螺柱具有可焊接性. 一般碳含量應小于等于0.18% ,且不得采用易切鋼。
② 不鏽鋼螺柱具有可焊接性,且不得采用易切鋼。
注:技術數據僅供參考,請以官方原件為準!
