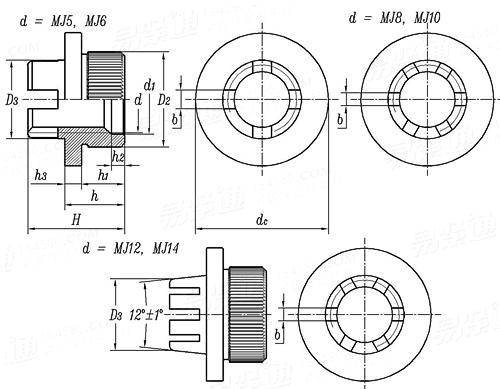

MJ螺紋壓裝配自鎖螺母 HB 8051 - 2002

選擇規格尺寸點擊↓

MJ5

MJ6

MJ8

MJ10

MJ12

MJ14

尺寸單位: mm

航空HB 8051 - 2002 HB8051 8051HB MJ螺紋壓裝配自鎖螺母

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

螺紋規格
d

MJ5

MJ6

MJ8

MJ10

MJ12

MJ14

P	螺距	1
		2
d_c	h12	最大值
		最小值
D₂	滾花前	參考
	滾花後	偏差值 tol ±0.1
D₃	參考
d₁	H12	最大值
		最小值
H	h14	最大值
		最小值
h	偏差值 tol ±0.2
h₁	最大值
	最小值
h₂	偏差值 tol ±0.2
h₃	h12	最大值
		最小值
b	H14	最大值
		最小值
	收口後(參考)
千件重kg

0.8	1	1	1.25	1.25	1.5
-	-	(1.25)	(1.5)	(1.5)	-
11.5	14	17	20	23	26
11.32	13.82	16.82	19.79	22.79	25.79
8.1	9.1	11.1	14.1	16.1	19.1
8.3	9.3	11.3	14.3	16.3	19.3
6.2	7.2	9.6	11.8	13.8	15.8
5.62	6.65	8.65	10.68	12.68	14.68
5.5	6.5	8.5	10.5	12.5	14.5
9	11	13	14.5	16.5	18
8.64	10.57	12.57	14.07	16.07	17.57
6	7.5	9	10	11.5	12.5
4	5	6	6.5	7.5	8
3.7	4.7	5.7	6.2	7.2	7.7
2	2.5	3	2	2	1.5
1.5	1.5	2	2.5	3	3.5
1.4	1.4	1.9	2.4	2.9	3.38
1.05	1.25	1.45	1.45	1.85	1.85
0.8	1	1.2	1.2	1.6	1.6
0.3	0.5	0.6	0.6	0.8	0.8
2.1	3.3	6	9.9	14.1	21.2

技術條件和引用标準

材料：鋼30CrMnSiA;
熱處理： σ_b = (900~1100)MPa;
表面處理：鍍鋅鈍化；鍍镉鈍化；
螺紋按GJB 3.2-1982, 螺紋首尾按 GJB 52 - 1985;
一般公差按 HB 5800-1999;
其餘技術要求按 HB 7595;

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3103.1 - 2002

緊固件公差（螺栓、螺柱、螺釘和螺母）

GB 3103.2 - 1982

緊固件公差 - 用于精密機械的螺栓、螺釘和螺母

注：技術數據僅供參考，請以官方原件為準！
