卡套式直通管接頭（直通中間接頭） 【表5】 JIS B 2351-1 (S) - 2000

選擇規格尺寸 點擊↓

4

5

6

8

6

8

10

12

15

18

22

28

35

42

6

8

10

12

16

20

25

30

38

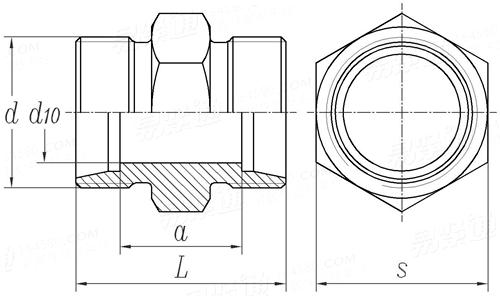

JIS B 2351-1 (S) - 2000 卡套式直通管接頭（直通中間接頭） 【表5】

尺寸單位: mm
日标JIS B2351-1 (S) - 2000 JIS2351-1 2351- 卡套式直通管接頭（直通中間接頭） 【表5】
JIS B 2351-1 (S) - 2000 卡套式直通管接頭（直通中間接頭） 【表5】
掃一掃分享
公差 公制螺紋極限尺寸 米/英制螺紋對照 螺紋直徑與受力截面積 毛坯直徑
管外徑
4 5 6 8 6 8 10 12 15 18 22 28
類型
d
d10
L ± 0.3
s
a 參考值
LL LL LL LL L L L L L L L L
M8×1 M10×1 M10×1 M12×1 M12×1.5 M14×1.5 M16×1.5 M18×1.5 M22×1.5 M26×1.5 M30×2 M36×2
3 3.5 4.5 6 4 6 8 10 12 15 19 24
20 20 20 23 24 25 27 28 30 31 35 36
9 11 11 12 12 14 17 19 24 27 32 41
12 9 9 12 10 11 13 14 16 16 20 21
管外徑
35 42 6 8 10 12 16 20 25 30 38
類型
d
d10
L ± 0.3
s
a 參考值
L L S S S S S S S S S
M45×2 M52×2 M14×1.5 M16×1.5 M18×1.5 M20×1.5 M24×1.5 M30×2 M36×2 M42×2 M52×2
30 36 4 5 7 8 12 16 20 25 32
41 43 30 32 32 34 38 44 50 54 61
46 55 14 17 19 22 27 32 41 46 55
20 21 16 18 17 19 21 23 26 27 29

采用标準

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
