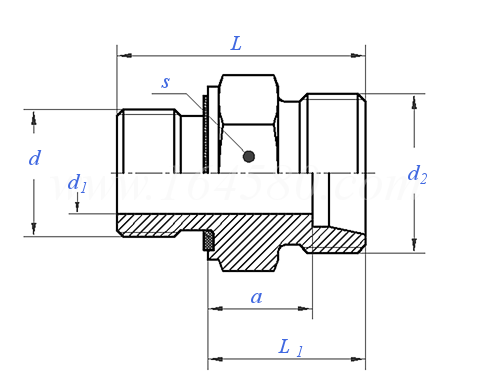

卡套式端直通管接頭體，填料密封（E），普通螺紋端（M） ISO 8434-1 (SDS-E-M) - 2018

選擇規格尺寸點擊↓

ISO 8434-1 (SDS-E-M) - 2018 卡套式端直通管接頭體，填料密封（E），普通螺紋端（M）

尺寸單位: mm

國際ISO 8434-1 (SDS-E-M) - 2018 ISO8434-1 卡套式端直通管接頭體，填料密封（E），普通螺紋端（M）

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積毛坯直徑

管外徑

類型
d	ISO 724
d₂
d₁	參考
L₁	參考
L	±0.3
s
a	參考

L	L	L	L	L	L	L	L	L	L
M10×1	M12×1.5	M14×1.5	M16×1.5	M18×1.5	M22×1.5	M26×1.5	M33×2	M42×2	M48×2
M12×1.5	M14×1.5	M16×1.5	M18×1.5	M22×1.5	M26×1.5	M30×2	M36×2	M45×2	M52×2
4	6	7	9	11	14	18	23	30	36
15.5	17	18	19.5	20.5	22	24	25	28	30
23.5	29	30	31.5	32.5	36	40	43	48	52
14	17	19	22	24	27	32	41	50	55
8.5	10	11	12.5	13.5	14.5	16.5	17.5	17.5	19

管外徑

類型
d	ISO 724
d₂
d₁	參考
L₁	參考
L	±0.3
s
a	參考

S	S	S	S	S	S	S	S	S
M12×1.5	M14×1.5	M16×1.5	M18×1.5	M22×1.5	M27×2	M33×2	M42×2	M48×2
M14×1.5	M16×1.5	M18×1.5	M20×1.5	M24×1.5	M30×2	M36×2	M42×2	M52×2
4	5	7	8	12	16	20	25	32
20	22	22.5	24.5	27	31	35	37	42
32	34	34.5	36.5	41	47	53	57	64
17	19	22	24	27	32	41	50	55
13	15	15	17	18.5	20.5	23	23.5	26

①,卡套端尺寸詳見 ISO 8434-1 (CR) - 2018 卡套(CR)和24°錐形端頭
