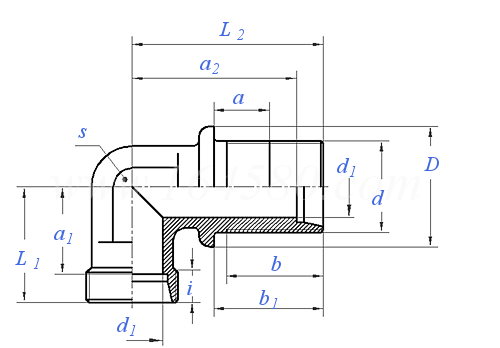

卡套式過闆彎通管接頭體（彎頭） ISO 8434-1 (BHE) - 2018

選擇規格尺寸點擊↓

尺寸單位: mm

國際ISO 8434-1 (BHE) - 2018 ISO8434-1 8434 卡套式過闆彎通管接頭體（彎頭）

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積毛坯直徑

管外徑

類型
d₁	參考
D	+1, -0.8
i	最小值
b	最小值
b₁	±0.2
L₁	±0.3
L₂	±0.3
a	最大值
s
a₁	參考
a₂	參考
d

L	L	L	L	L	L	L	L	L	L
4	6	8	10	12	15	19	24	30	36
17	19	22	24	27	32	36	42	50	60
7	7	8	8	9	9	10	10	12	12
30	30	31	32	34	36	37	38	42	42
34	34	35	36	38	40	42	43	47	47
19	21	22	24	28	31	35	38	45	51
48	51	53	56	61	64	72	77	86	90
16	16	16	16	16	16	16	16	16	16
12	12	14	17	19	24	27	36	41	50
12	14	15	17	21	23.5	27.5	30.5	34.5	40
41	44	46	49	54	56.5	64.5	69.5	75.5	79
M12×1.5	M14×1.5	M16×1.5	M18×1.5	M22×1.5	M26×1.5	M30×2	M36×2	M45×2	M52×2

管外徑

類型
d₁	參考
D	+1, -0.8
i	最小值
b	最小值
b₁	±0.2
L₁	±0.3
L₂	±0.3
a	最大值
s
a₁	參考
a₂	參考
d

S	S	S	S	S	S	S	S	S
4	5	7	8	12	16	20	25	32
19	22	24	27	30	36	42	50	60
9	9	9	9	11	12	14	16	18
32	32	33	34	36	39	42	46	48
36	36	37	38	40	44	47	51	53
23	24	25	29	33	37	42	49	57
53	54	57	59	64	74	81	90	96
16	16	16	16	16	16	16	16	16
12	14	17	17	24	27	36	41	50
16	17	17.5	21.5	24.5	26.5	30	35.5	41
46	47	49.5	51.5	55.5	63.5	69	76.5	80
M14×1.5	M16×1.5	M18×1.5	M20×1.5	M24×1.5	M30×2	M36×2	M42×2	M52×2

①,卡套端尺寸詳見 ISO 8434-1 (CR) - 2018 卡套(CR)和24°錐形端頭
②,鎖緊螺母尺寸詳見 ISO 8434-1 (LN) - 2018 管接頭用六角薄螺母(鎖緊螺母)

采用标準

ISO 8434-1 (CR) - 2018

卡套(CR)和24°錐形端頭

ISO 8434-1 (LN) - 2018

管接頭用六角薄螺母(鎖緊螺母)

工藝相關

一般用途米制螺紋公差Part1:原則和基本數據

ISO 1127

不鏽鋼管尺寸、公差和單位長度的公稱質量

ISO 1179-1

通用和液壓傳動用連接件帶彈性體密封或金屬對金屬密封的ISO 228-1标準螺紋的孔口和螺柱端第1部分：帶螺紋的孔口

ISO 1179-2

通用和流體動力連接件.帶ISO 228-1螺紋的彈性體或金屬對金屬密封的端口和螺柱端頭.第2部分:帶彈性體密封的重型 (S系列) 和輕型 (L系列) 螺柱端 (E型)

ISO 1179-4

通用和液壓傳動用連接件.帶彈性體密封件或金屬對金屬密封件的ISO 228-1螺紋開口和螺柱端頭.第4部分:通用隻帶金屬對金屬密封件(B型)的螺柱端頭

流體動力系統 O型密封圈.第3部分:質量驗收準則

ISO 4759-1 - 2000

緊固件公差 Part1:螺栓、螺釘、螺柱和螺母產品等級 A、B和 C級

ISO 5598 - 2008

流體傳動系統和元件詞彙

ISO 6149-1

液壓傳動和通用連接件.ISO 261米制螺紋和O形密封圈的端口和螺柱端.第1部分:O形密封圈用帶截短外殼的端口

通用和液壓傳動用聯接件帶ISO 261彈性螺紋或金屬-金屬密封的氣門和雙頭螺栓端頭第1部分:螺紋氣門

ISO 9974-2

通用和液壓傳動用聯接件帶ISO 261彈性螺紋或金屬-金屬密封的氣門和雙頭螺栓端頭第2部分:彈性密封的雙頭螺栓端頭(E型)

ISO 9974-3

通用和液壓傳動用聯接件帶ISO 261彈性螺紋或金屬-金屬密封的氣門和雙頭螺栓端頭第3部分:金屬-金屬密封的雙頭螺栓端頭(B型)

ISO 19879

液壓和一般用途用金屬管連接件液壓傳動連接件的試驗方法

引用參考

GB /T 1172

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
