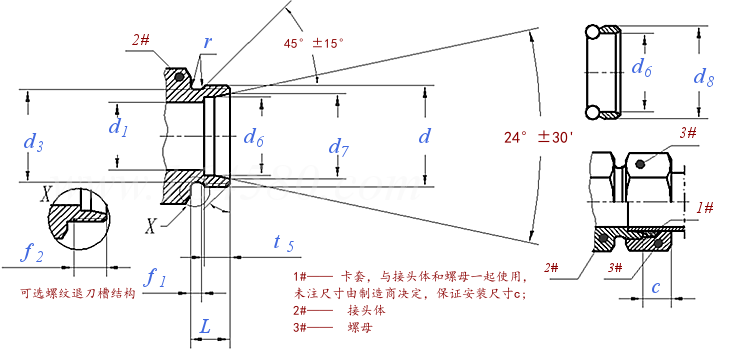

卡套(CR)和24°錐形端頭 ISO 8434-1 (CR) - 2018

選擇規格尺寸點擊↓

尺寸單位: mm

國際ISO 8434-1 (CR) - 2018 ISO8434-1 8434- 卡套(CR)和24°錐形端頭

掃一掃分享

公差

管外徑

類型
d
L	±0.2
t₅	+0.3, 0
d₁	公稱
	最大值
	最小值
d₆	公稱
	最大值
	最小值
d₇	+0.1, 0
d₈	最大值
d₃	0, -0.2
f₁	+0.3, 0
f₂	最小值
r	±0.2
c	≈

LL	LL	LL	LL	L	L	L	L	L	L	L	L
M8×1	M10×1	M10×1	M12×1	M12×1.5	M14×1.5	M16×1.5	M18×1.5	M22×1.5	M26×1.5	M30×2	M36×2
8	8	8	9	10	10	11	11	12	12	14	14
4	5.5	5.5	5.5	7	7	7	7	7	7.5	7.5	7.5
3	3.5	4.5	6	4	6	8	10	12	15	19	24
3.1	3.6	4.6	6.1	4.1	6.1	8.2	10.2	12.2	15.2	19.2	24.2
2.9	3.4	4.4	5.9	3.9	5.9	7.8	9.8	11.8	14.8	18.8	23.8
4	5	6	8	6	8	10	12	15	18	22	28
4.215	5.215	6.215	8.24	6.215	8.24	10.24	12.26	15.26	18.26	22.29	28.29
4.14	5.14	6.14	8.15	6.14	8.15	10.15	12.15	15.15	18.15	22.16	28.16
5	6.5	7.5	9.5	8.1	10.1	12.3	14.3	17.3	20.3	24.3	30.3
6.5	8.5	8.5	10.5	10	12	14	16	20	24	27	33
6.4	8.4	8.4	10.4	9.7	11.7	13.7	15.7	19.7	23.7	27	33
2	2	2	2	3	3	3	3	3	3	4	4
6	6	6	8	7.5	7.5	8.5	8.5	9.5	9.5	10.5	10.5
0.8	0.8	0.8	0.8	1	1	1	1	1	1	1.2	1.2
6	6	6	6	8	8	8	8	8	9	9	9

管外徑

類型
d
L	±0.2
t₅	+0.3, 0
d₁	公稱
	最大值
	最小值
d₆	公稱
	最大值
	最小值
d₇	+0.1, 0
d₈	最大值
d₃	0, -0.2
f₁	+0.3, 0
f₂	最小值
r	±0.2
c	≈

L	L	S	S	S	S	S	S	S	S	S
M45×2	M52×2	M14×1.5	M16×1.5	M18×1.5	M20×1.5	M24×1.5	M30×2	M36×2	M42×2	M52×2
16	16	12	12	12	12	14	16	18	20	22
10.5	11	7	7	7.5	7.5	8.5	10.5	12	13.5	16
30	36	4	5	7	8	12	16	20	25	32
30.3	36.3	4.1	5.2	7.2	8.2	12.2	16.2	20.2	25.2	32.3
29.7	35.7	3.9	4.8	6.8	7.8	11.8	15.8	19.8	24.8	31.7
35.3	42.3	6	8	10	12	16	20	25	30	38.3
35.4	42.4	6.215	8.24	10.24	12.26	16.26	20.29	25.29	30.29	38.4
35.3	42.3	6.14	8.15	10.15	12.15	16.15	20.16	25.16	30.16	38.3
38	45	8.1	10.1	12.3	14.3	18.3	22.9	27.9	33	41
42	49	12	14	16	18	22	27	33	39	49
42	49	11.7	13.7	15.7	17.7	21.7	27	33	39	49
4	4	3	3	3	3	3	4	4	4	4
12.5	12.5	9.5	9.5	9.5	9.5	11.5	12.5	14.5	16.5	18.5
1.2	1.2	1	1	1	1	1	1.2	1.2	1.2	1.2
11	12	8	8	9	9	10	11	12	13	15

工藝相關

一般用途米制螺紋公差Part1:原則和基本數據

ISO 1127

不鏽鋼管尺寸、公差和單位長度的公稱質量

ISO 1179-1

通用和液壓傳動用連接件帶彈性體密封或金屬對金屬密封的ISO 228-1标準螺紋的孔口和螺柱端第1部分：帶螺紋的孔口

ISO 1179-2

通用和流體動力連接件.帶ISO 228-1螺紋的彈性體或金屬對金屬密封的端口和螺柱端頭.第2部分:帶彈性體密封的重型 (S系列) 和輕型 (L系列) 螺柱端 (E型)

ISO 1179-4

通用和液壓傳動用連接件.帶彈性體密封件或金屬對金屬密封件的ISO 228-1螺紋開口和螺柱端頭.第4部分:通用隻帶金屬對金屬密封件(B型)的螺柱端頭

流體動力系統 O型密封圈.第3部分:質量驗收準則

ISO 4759-1 - 2000

緊固件公差 Part1:螺栓、螺釘、螺柱和螺母產品等級 A、B和 C級

ISO 5598 - 2008

流體傳動系統和元件詞彙

ISO 6149-1

液壓傳動和通用連接件.ISO 261米制螺紋和O形密封圈的端口和螺柱端.第1部分:O形密封圈用帶截短外殼的端口

通用和液壓傳動用聯接件帶ISO 261彈性螺紋或金屬-金屬密封的氣門和雙頭螺栓端頭第1部分:螺紋氣門

ISO 9974-2

通用和液壓傳動用聯接件帶ISO 261彈性螺紋或金屬-金屬密封的氣門和雙頭螺栓端頭第2部分:彈性密封的雙頭螺栓端頭(E型)

ISO 9974-3

通用和液壓傳動用聯接件帶ISO 261彈性螺紋或金屬-金屬密封的氣門和雙頭螺栓端頭第3部分:金屬-金屬密封的雙頭螺栓端頭(B型)

ISO 19879

液壓和一般用途用金屬管連接件液壓傳動連接件的試驗方法

引用參考

GB /T 1172

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
