首頁 產品與标準 DIN 2353 - 2013 符合DIN 3852-1，DIN 3852-2的帶有A或B型管螺紋的接頭 - 彎通，L形，T形

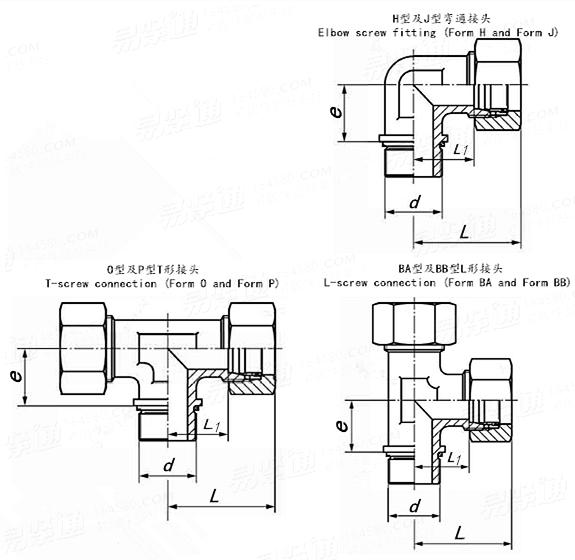

符合DIN 3852-1，DIN 3852-2的帶有A或B型管螺紋的接頭 - 彎通，L形，T形 DIN 2353 - 2013

選擇規格尺寸 點擊↓

22

28

35

42

20

25

30

38

DIN 2353 - 2013 符合DIN 3852-1，DIN 3852-2的帶有A或B型管螺紋的接頭 - 彎通，L形，T形

尺寸單位: mm
德标DIN 2353 - 2013 DIN2353 2353DIN 符合DIN 3852-1，DIN 3852-2的帶有A或B型管螺紋的接頭 - 彎通，L形，T形
DIN 2353 - 2013 符合DIN 3852-1，DIN 3852-2的帶有A或B型管螺紋的接頭 - 彎通，L形，T形
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
管外徑
22 28 35 42 20 25 30 38
系列
PN MPa
PN bar
d BA,H,O
BB,J,P
e ≈
L ≈
L1 ≈
百件重(鋼制)≈kg H,J
O,P
BA,BB
L L L L S S S S
16 10 10 10 16 10 10 10
160 100 100 100 160 100 100 100
M26 * 1.5 M33 * 2 M42 * 2 M48 * 2 M27 * 2 M33 * 2 M42 * 2 M48 * 2
G 3/4 A G 1 A G 1-1/4 A G 1-1/2 A G 3/4 A G 1 A G 1-1/4 A G 1-1/2 A
26 30 34 39 26 30 34 39
44 47 56 63 48 54 62 72
27.5 30.5 34.5 40 26.5 30 35.5 41
24.6 34.7 61.2 84.6 30.3 58 74.4 98.9
38.7 64.5 108.9 153.3 48.8 52.9 116.9 166.9
42.7 75 108.9 163.3 50.2 87.1 118.4 168.8

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
