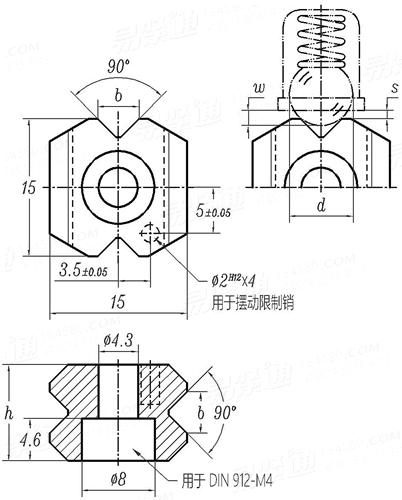

縮進塊 YJT 19072

☆ 收藏

選擇規格尺寸點擊↓

M8 用于GN614

M10 用于GN614

M8 用于GN615/615.2/615.3

M10 用于GN615/615.2/615.3

尺寸單位: mm

在線制圖

掃一掃分享

公差

規格

M8
用于GN614

M10
用于GN614

M8
用于GN615/615.2/615.3

M10
用于GN615/615.2/615.3

h
b	公稱
	最大值
	最小值
d
w
s

8.5	10.5	8.5	10.5
3.4	4.5	3.4	4.5
3.5	4.6	3.5	4.6
3.3	4.4	3.3	4.4
5	6.5	4.5	6
1.6	1.9	1.5	2
0.9	1	0.8	1

①,數據來源：ELESA+GANTER公司。

采用标準 (7)

引用參考 (3)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！

本頁面所載 YJT^® 标準編碼、名稱及相關内容受知識產權保護。 YJT工業零部件标準編碼體系說明
