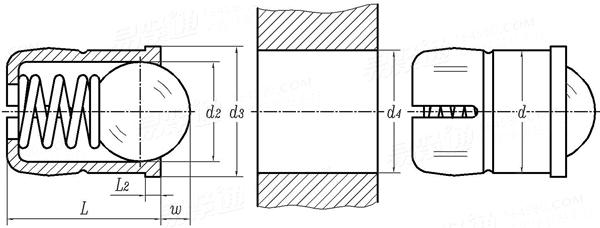

彈簧銷 - 擠壓型，帶滾珠 YJT 19069

☆ 收藏

選擇規格尺寸點擊↓

尺寸單位: mm

标準YJT 19069 YJT19069 19069YJT 彈簧銷 - 擠壓型，帶滾珠

在線制圖

掃一掃分享

公差

公稱直徑
d

d	最大值
d₂
d₃
d₄	最大值=公稱
	最小值
L₁	公稱
	最大值
	最小值
L₂
w
彈簧負載(≈N) -起始位置
彈簧負載(≈N) -終止位置

4.1	5.1	6.1	8.1	10.1
3	4	5	6.5	8
4.6	5.6	6.5	8.5	11
4	5	6	8	10
4.2	5.2	6.2	8.2	10.2
5	6	7	9	13.5
5.2	6.2	7.2	9.2	13.7
4.8	5.8	6.8	8.8	13.3
1	1	1	1	1.5
0.8	1	1.6	1.9	2.4
3	6	6.2	10	11.9
6.5	9.4	12.6	20.4	22.3

①,數據來源：ELESA+GANTER公司。

引用參考 (3)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！
