彈簧銷 YJT 19067

☆ 收藏

選擇規格尺寸點擊↓

尺寸單位: mm

在線制圖

掃一掃分享

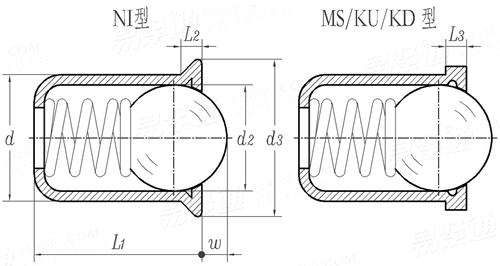

公差

公稱直徑
d

d	最大值
d₂
d₃
L₁	≈
L₂	≈
L₃	公稱
	最大值
	最小值
w	NI型
	MS/KU/KD型
彈簧負載(≈N) -起始位置, NI/MS型
彈簧負載(≈N) -終止位置, NI/MS型
彈簧負載(≈N) -起始位置, KU/KD型
彈簧負載(≈N) -終止位置, KU/KD型

3.1	4.1	5.1	6.1	8.1	10.1	12.1
2.4	3	4	5	6.5	8.5	10
3.5	4.6	5.6	6.5	8.5	11	13
4	5	6	7	9	13	16
0.75	0.9	0.9	1	1.4	1.8	2.4
0.6	1	1	1	1	1.5	1.5
0.7	1.1	1.1	1.1	1.1	1.6	1.6
0.5	0.9	0.9	0.9	0.9	1.4	1.4
0.7	1	1.4	1.8	2.4	3.3	4
0.6	0.8	1	1.6	1.9	2.4	3.3
1.8	2.5	3	5.5	7	8.5	12
3.5	6	6.5	11.5	12.5	18.5	26.5
1.7	2.5	4.5	6.5	8	12	13
3.6	6.5	9	13	18	23	25

①,NI型：不鏽鋼外殼和滾珠
MS型：鋼制外殼
KU型：塑料外殼（聚甲醛POM）
KD型：外殼和滾珠（聚甲醛POM）
②,數據來源：ELESA+GANTER公司。

衍生标準 (2)

引用參考 (3)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！
