彈簧銷 B、BN型标準彈簧負載 YJT 19062.1

☆ 收藏

選擇規格尺寸點擊↓

M10

M12

M16

M20

M24

尺寸單位: mm

标準YJT 19062.1 YJT19062.1 19062.1YJT 彈簧銷 B、BN型标準彈簧負載

在線制圖

掃一掃分享

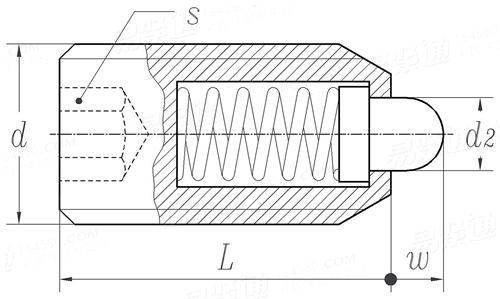

公差

公稱直徑
d

M10

M12

M16

M20

M24

d₂	最大值=公稱
	最小值
L	公稱
	最大值
	最小值
w
s
彈簧負載(≈N) -起始位置
彈簧負載(≈N) -終止位置

1.8	2.4	2.7	3.8	4.5	6.2	8.5	10	13
1.7	2.3	2.6	3.7	4.4	6.1	8.4	9.9	12.9
12	14	15	18	23	26	33	43	48
12.1	14.1	15.1	18.1	23.1	26.1	33.1	43.1	48.1
11.9	13.9	14.9	17.9	22.9	25.9	32.9	42.9	47.9
1.5	2	2	2	2.5	3.5	4.5	6.5	8
2	2.5	3	4	5	6	8	10	12
4.5	5	6	16	19	22	38	39	72
12.5	13	17	33	42	57	78	81	155

①,數據來源：ELESA+GANTER公司。

引用參考 (3)

GB /T 3098.25 - 2020

緊固件機械性能不鏽鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！
