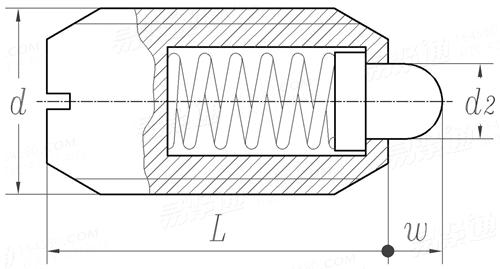

彈簧銷 B、BN型标準彈簧負載 YJT 19063.1

☆ 收藏

選擇規格尺寸點擊↓

M10

M12

M16

M20

M24

尺寸單位: mm

标準YJT 19063.1 YJT19063.1 19063.1YJT 彈簧銷 B、BN型标準彈簧負載

在線制圖

掃一掃分享

公差

公稱直徑
d

M10

M12

M16

M20

M24

d₂	最大值=公稱
	最小值
L	公稱
	最大值
	最小值
w
彈簧負載(≈N) -起始位置
彈簧負載(≈N) -終止位置

1.8	2.4	2.7	3.8	4.5	6	8.5	10	13
1.7	2.3	2.6	3.7	4.4	5.9	8.4	9.9	12.9
9	12	14	16	19	22	24	30	34
9.1	12.1	14.1	16.1	19.1	22.1	24.1	30.1	34.1
8.9	11.9	13.9	15.9	18.9	21.9	23.9	29.9	33.9
1.5	2	2	2	2.5	3.5	4.5	6.5	8
4.5	5	6	16	19	22	38	39	72
12.5	13	17	33	42	57	78	81	155

①,數據來源：ELESA+GANTER公司。
