首頁 產品與标準 YJT 19061.2 彈簧銷 KS、KSN型高彈簧負載

彈簧銷 KS、KSN型高彈簧負載 YJT 19061.2

☆ 收藏

選擇規格尺寸 點擊↓

M5

M6

M8

M10

M12

M16

M20

M24


尺寸單位: mm
标準YJT 19061.2 YJT19061.2 19061.2YJT 彈簧銷 KS、KSN型高彈簧負載
在線制圖

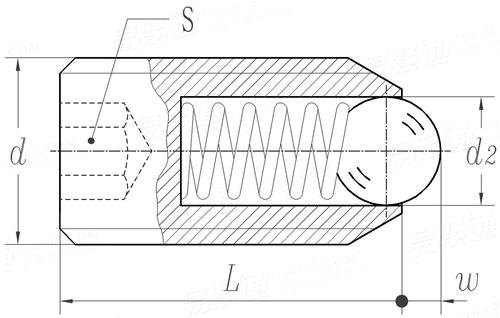

YJT 19061.2 彈簧銷 KS、KSN型高彈簧負載
掃一掃分享
公差
公稱直徑
d
M5 M6 M8 M10 M12 M16 M20 M24
d2
L 公稱
最大值
最小值
w
s
彈簧負載(≈N) -起始位置
彈簧負載(≈N) -終止位置
3 3.5 4.5 6 8 10 12 15
14 15 18 23 26 33 43 48
14.1 15.1 18.1 23.1 26.1 33.1 43.1 48.1
13.9 14.9 17.9 22.9 25.9 32.9 42.9 47.9
0.9 1 1.5 2 2.5 3.5 4.5 5.5
2.5 3 4 5 6 8 10 12
15 19 36 57 61 68 84 127
22 28 62 104 110 142 166 237
①,數據來源：ELESA+GANTER公司。

衍生标準 (2)

引用參考 (3)

GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
