首頁 產品與标準 ASME/ANSI B 18.1.3M - 1983 (R2006) 米制圓頭鉚釘 [Table 4] (ASTM A31, SAE J430)

米制圓頭鉚釘 [Table 4] (ASTM A31, SAE J430) ASME/ANSI B 18.1.3M - 1983 (R2006)

選擇規格尺寸 點擊↓

(Φ1)

(Φ1.2)

(Φ1.4)

Φ1.6

Φ2

Φ2.5

Φ3

(Φ3.5)

Φ4

Φ5

Φ6

(Φ7)

Φ8

(Φ9)

Φ10

(Φ11)

Φ12

括号内尺寸為非優選

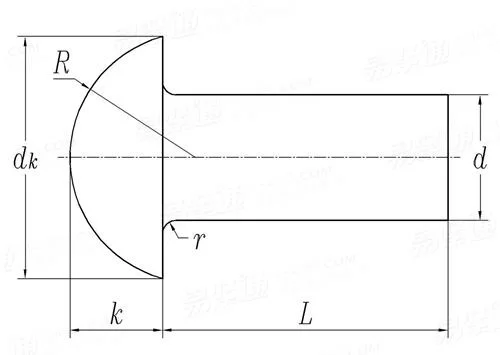

ASME/ANSI B 18.1.3M - 1983 (R2006) 米制圓頭鉚釘 [Table 4] (ASTM A31, SAE J430)

尺寸單位: mm
美标ASME/ANSI B18.1.3M - 1983 (R2006) ASME 米制圓頭鉚釘 [Table 4] (ASTM A31, SAE J430)
ASME/ANSI B 18.1.3M - 1983 (R2006) 米制圓頭鉚釘 [Table 4] (ASTM A31, SAE J430)
掃一掃分享
單重計算 公差
公稱直徑
d
(Φ1) (Φ1.2) (Φ1.4) Φ1.6 Φ2 Φ2.5 Φ3 (Φ3.5) Φ4
d 最大值
最小值
dk 公稱
最大值
最小值
k 公稱
最大值
最小值
R ≈
1.05 1.25 1.45 1.65 2.05 2.55 3.06 3.56 4.06
0.95 1.15 1.35 1.55 1.92 2.42 2.90 3.40 3.90
1.75 2.10 2.45 2.80 3.50 4.38 5.25 6.13 7.00
1.95 2.30 2.65 3.05 3.75 4.63 5.50 6.38 7.28
1.55 1.90 2.25 2.55 3.25 4.13 5.00 5.88 6.72
0.60 0.72 0.84 0.96 1.20 1.50 1.80 2.10 2.40
0.72 0.84 0.96 1.08 1.32 1.62 1.92 2.25 2.55
0.48 0.60 0.72 0.84 1.08 1.38 1.68 1.95 2.35
0.94 1.13 1.31 1.5 1.88 2.35 2.81 3.29 3.75
公稱直徑
d
Φ5 Φ6 (Φ7) Φ8 (Φ9) Φ10 (Φ11) Φ12
d 最大值
最小值
dk 公稱
最大值
最小值
k 公稱
最大值
最小值
R ≈
5.08 6.08 7.10 8.10 9.10 10.12 11.12 12.12
4.88 5.88 6.85 7.85 8.85 9.80 10.80 12.80
8.75 10.50 12.25 14.00 15.75 17.50 19.25 21.00
9.03 10.80 12.55 14.40 16.15 17.95 19.70 21.50
8.47 10.20 11.95 13.60 15.35 17.05 18.80 20.50
3.00 3.60 4.20 4.80 5.40 6.00 6.60 7.20
3.15 3.75 4.38 4.98 5.58 6.20 6.80 7.40
2.85 3.45 4.02 4.62 5.22 5.80 6.40 7.00
4.69 5.63 6.57 7.5 8.44 9.38 10.32 11.26
替代列表
ANSI/ASME B 18.1.3M - 1983(R1995) ANSI/ASME B 18.1.3M - 1983(2006)

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
