盤頭實心鉚釘 Table 4 SAE J 492 - 1968

選擇規格尺寸 點擊↓

1/16

3/32

1/8

5/32

3/16

7/32

1/4

9/32

5/16

11/32

3/8

13/32

7/16

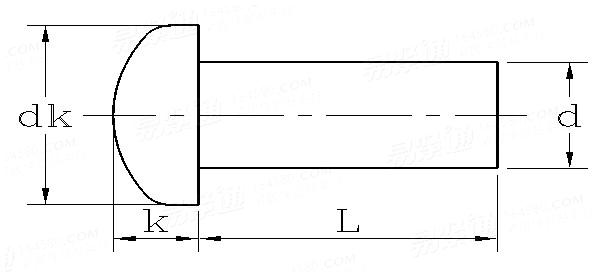

SAE J 492 - 1968 盤頭實心鉚釘 Table 4

尺寸單位: inch
美标SAE J492 - 1968 SAE492 492SAE 盤頭實心鉚釘 Table 4
SAE J 492 - 1968 盤頭實心鉚釘 Table 4
掃一掃分享
單重計算 公差
公稱直徑
d
1/16 3/32 1/8 5/32 3/16 7/32 1/4 9/32 5/16 11/32 3/8 13/32 7/16
d 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
0.065 0.096 0.127 0.158 0.191 0.222 0.253 0.285 0.316 0.348 0.380 0.411 0.443
0.059 0.090 0.121 0.152 0.182 0.213 0.244 0.273 0.304 0.336 0.365 0.396 0.428
0.118 0.173 0.225 0.279 0.334 0.391 0.444 0.499 0.552 0.608 0.663 0.719 0.772
0.098 0.153 0.205 0.257 0.308 0.365 0.414 0.465 0.518 0.570 0.625 0.675 0.728
0.040 0.060 0.078 0.096 0.114 0.133 0.151 0.170 0.187 0.206 0.225 0.243 0.261
0.030 0.048 0.066 0.082 0.100 0.119 0.135 0.152 0.169 0.186 0.205 0.221 0.239

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
