米制熱鍛粗制扁圓頭實心鉚釘 [Table 4] BS 4620 (T4) - 1970

選擇規格尺寸 點擊↓

(Φ14)

Φ16

(Φ18)

Φ20

(Φ22)

Φ24

(Φ27)

Φ30

(Φ33)

Φ36

(Φ39)

括号内尺寸為非優選

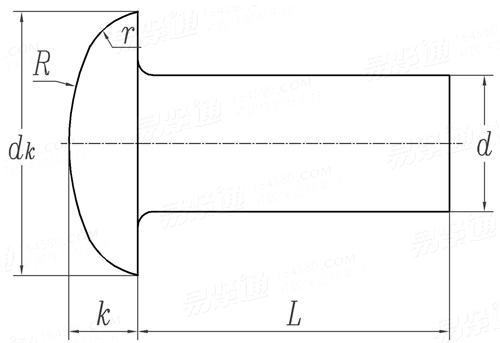

BS 4620 (T4) - 1970 米制熱鍛粗制扁圓頭實心鉚釘 [Table 4]

尺寸單位: mm
英标BS 4620 (T4) - 1970 BS4620 4620BS 米制熱鍛粗制扁圓頭實心鉚釘 [Table 4]
BS 4620 (T4) - 1970 米制熱鍛粗制扁圓頭實心鉚釘 [Table 4]
掃一掃分享
單重計算 公差
公稱直徑
d
(Φ14) Φ16 (Φ18) Φ20 (Φ22) Φ24 (Φ27) Φ30 (Φ33) Φ36 (Φ39)
d 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
R
r
14.43 16.43 18.43 20.52 22.52 24.52 27.62 30.62 33.62 36.62 39.62
13.57 15.57 17.57 19.48 21.48 23.48 26.38 29.38 32.38 35.38 38.38
29.8 33.8 37.8 42.5 46.5 50.5 57 63 69 76 82
26.2 30.2 34.2 37.5 41.5 45.5 51 57 63 68 74
6.3 7.1 7.9 8.9 9.7 10.5 12.1 13.3 14.5 16 17.2
5.6 6.4 7.2 8 8.8 9.6 10.8 12 13.2 14.4 15.6
42 48 54 60 66 72 81 90 99 108 117
8.4 9.6 11 12 13 14 16 18 20 22 23

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
