首頁 產品與标準 BS 4620 (T3) - 1970 米制冷鍛扁圓頭實心鉚釘 [Table 3]

米制冷鍛扁圓頭實心鉚釘 [Table 3] BS 4620 (T3) - 1970

選擇規格尺寸 點擊↓

Φ1

Φ1.2

Φ1.6

Φ2

Φ2.5

Φ3

(Φ3.5)

Φ4

Φ5

Φ6

(Φ7)

Φ8

Φ10

Φ12

(Φ14)

Φ16

括号内尺寸為非優選

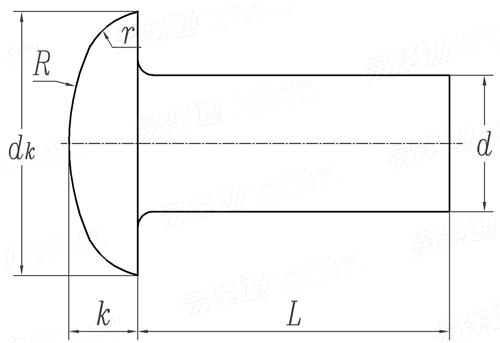

BS 4620 (T3) - 1970 米制冷鍛扁圓頭實心鉚釘 [Table 3]

尺寸單位: mm
英标BS 4620 (T3) - 1970 BS4620 4620BS 米制冷鍛扁圓頭實心鉚釘 [Table 3]
BS 4620 (T3) - 1970 米制冷鍛扁圓頭實心鉚釘 [Table 3]
掃一掃分享
單重計算 公差
公稱直徑
d
Φ1 Φ1.2 Φ1.6 Φ2 Φ2.5 Φ3 (Φ3.5) Φ4
d 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
R
r
1.07 1.27 1.67 2.07 2.57 3.07 3.59 4.09
0.93 1.13 1.53 1.93 2.43 2.93 3.41 3.91
2.2 2.6 3.44 4.24 5.24 6.24 7.29 8.29
1.8 2.2 2.96 3.76 4.76 5.76 6.71 7.71
0.6 0.7 0.84 1.04 1.24 1.44 1.69 1.89
0.4 0.5 0.6 0.8 1 1.2 1.4 1.6
3 3.6 4.8 6 7.5 9 10.5 12
0.6 0.7 1 1.2 1.5 1.8 2.1 2.4
公稱直徑
d
Φ5 Φ6 (Φ7) Φ8 Φ10 Φ12 (Φ14) Φ16
d 最大值
最小值
dk 最大值
最小值
k 最大值
最小值
R
r
5.09 6.09 7.11 8.11 10.11 12.14 14.14 16.14
4.91 5.91 6.89 7.89 9.89 11.86 13.86 15.86
10.29 12.35 14.35 16.35 20.42 24.42 28.42 32.5
9.71 11.65 13.65 15.65 19.58 23.58 27.58 31.5
2.29 2.75 3.15 3.55 4.42 5.22 6.02 6.9
2 2.4 2.8 3.2 4 4.8 5.6 6.4
15 18 21 24 30 36 42 48
3 3.6 4.2 4.8 6 7.2 8.4 9.6

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
