六角頭頭部帶孔螺栓 [粗牙普通螺紋] Q 170B

選擇規格尺寸 點擊↓

M6

M8

M10

M12

(M14)

M16

(M18)

M20

(M22)

M24

括号内尺寸為非優選

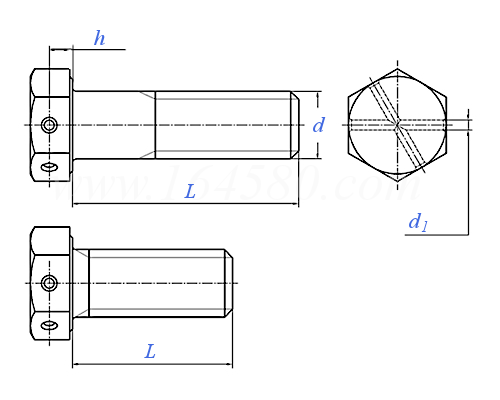

Q  170B 六角頭頭部帶孔螺栓 [粗牙普通螺紋]

尺寸單位: mm
汽标代号Q 170B Q170B 170BQ 六角頭頭部帶孔螺栓 [粗牙普通螺紋]
Q  170B 六角頭頭部帶孔螺栓 [粗牙普通螺紋]
掃一掃分享
公稱長度L 注:選擇後獲得 螺紋長度
螺紋規格
d
M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24
P 螺距
d1 公稱
最大值
最小值
h
1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3
1.6 2 2 2 2 3 3 3 3 3
1.85 2.25 2.25 2.5 2.5 3.25 3.25 3.25 3.25 3.25
1.6 2 2 2 2 3 3 3 3 3
2 2.6 3.2 3.7 4.4 5 5.7 6.2 7 7.5
螺紋長度b
- - - - - - - - - -
①,其餘的型式與尺寸按 Q150B 的規定。
替代列表

技術條件和引用标準

材料
螺紋 公差
标準
機械性能 等級
标準
公差 產品等級
标準
表面處理 種類
标準
表面缺陷
驗收及包裝
6g
GB/T 196、GB/T 197
5.6、8.8、10.9
GB/T 3098.1
A、B(L >10d 或 L >150mm,按較小值)
GB/T 3103.1
① 鍍鋅鈍化;② 非電解鋅片塗層
QC/T 625
GB/T 5779.1
GB/T 90.1、GB/T 90.2
注:技術數據僅供參考,請以官方原件為準!
