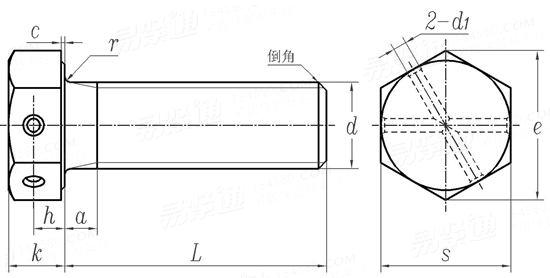

六角頭頭部帶孔全螺紋螺栓 WJ 2215 - 1994

選擇規格尺寸點擊↓

M10

M12

(M14)

M16

M20

M24

M30

括号内尺寸為非優選

尺寸單位: mm

中國兵器工業總公司部标準WJ 2215 - 1994 WJ2215 2215WJ 六角頭頭部帶孔全螺紋螺栓

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

螺紋尺寸
d

M10

M12

(M14)

M16

M20

M24

M30

P	螺距	粗牙
		細牙1
		細牙2
a	粗牙	最大值
		最小值
	細牙	最大值
		最小值
c	最大值
	最小值
e	A級	最小值
	B級	最小值
k	公稱
	A級	最小值
		最大值
	B級	最小值
		最大值
s	公稱
	A級	最小值
	B級	最小值
r	最小值
d₁	公稱
	最小值
	最大值
h	≈

1	1.25	1.5	1.75	2	2	2.5	3	3.5
-	1	1	1.5	1.5	1.5	2	2	2
-	-	-	1.25	-	-	1.5	1.5	1.5
3	3.75	4.5	5.25	6	6	7.5	9	10.5
-	-	-	-	2	-	-	-	-
-	3	3.75	4.5	4.5	4.5	4.5	6	6
-	1	1.25	1.25	1.5	1.5	1.5	2	2
0.5	0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8
0.15	0.15	0.15	0.15	0.15	0.2	0.2	0.2	0.2
11.05	14.38	17.77	20.03	23.35	26.75	33.53	39.98	-
-	-	-	-	-	-	-	-	50.85
4	5.3	6.4	7.5	8.8	10	12.5	15	18.7
3.85	5.15	6.22	7.32	8.62	9.82	12.28	14.78	-
4.15	5.45	6.58	7.68	8.98	10.18	12.72	15.22	-
-	-	-	-	-	-	-	-	18.28
-	-	-	-	-	-	-	-	19.12
10	13	16	18	21	24	30	36	46
9.78	12.73	15.73	17.73	20.67	23.67	29.67	35.38	-
-	-	-	-	-	-	-	-	45
0.25	0.4	0.4	0.6	0.6	0.8	0.8	0.8	1
1.6	2	2.5	3.2	3.2	4	4	5	6.3
1.6	2	2.5	3.2	3.2	4	4	5	6.3
1.85	2.25	2.75	3.5	3.5	4.3	4.3	6.3	6.6
2	2.6	3.2	4.4	5	5.7	6.2	7.5	9.3

①,末端按 GB 2 規定。

技術條件和引用标準

材料

鋼

螺紋	公差
	标準
機械性能	等級
	标準
公差	產品等級
	标準
表面處理
表面缺陷
驗收及包裝

GB 196、GB 197

8.8、10.9

GB 3098.1

A級用于 d ≥ M24 和 L ≤ 10d 或 L ≤ 150mm（按較小值）
B級用于 d ＞ M24 和 L ＞ 10d 或 L ＞ 150mm（按較小值）

GB 3103.1

① 不經處理
② 氧化或磷化（O或Ph）
③ 鍍鋅鈍化（Zn · P）GB 5267

GB 5779.1

GB 90

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金屬熱處理工藝分類及代号

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求
