首頁 產品與标準 CNS 4402 (A) - 1978 外齒鎖緊墊圈

外齒鎖緊墊圈 CNS 4402 (A) - 1978

選擇規格尺寸 點擊↓

1.6

1.7

1.8

2

2.3

2.5

2.6

3

3.5

4

5

5

6

7

8

8

10

12

14

16

18

20

22

24

27

30

同規格，其他部分尺寸不同

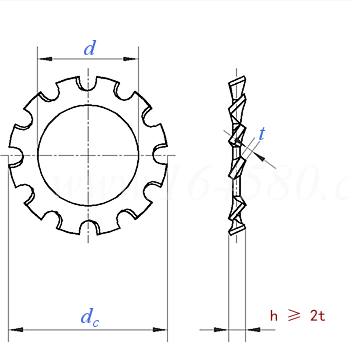

CNS 4402 (A) - 1978 外齒鎖緊墊圈

尺寸單位: mm
台灣CNS 4402 (A) - 1978 CNS4402 4402CNS 外齒鎖緊墊圈
CNS 4402 (A) - 1978 外齒鎖緊墊圈
掃一掃分享
單重計算 公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
适用螺紋
1.6 1.7 1.8 2 2.3 2.5 2.6 3 3.5 4 5 ① 5 6
d 最小值=公稱 (H13)
最大值
dc 最大值=公稱 (h14)
最小值
齒數 最小值
t 產品厚度
千件重(鋼制)≈kg
1.7 1.8 1.9 2.2 2.5 2.7 2.8 3.2 3.7 4.3 5.1 5.3 6.4
1.84 1.94 2.04 2.34 2.64 2.84 2.94 3.38 3.88 4.48 5.28 5.48 6.62
3.6 3.8 4 4.5 5 5.5 5.5 6 7 8 9 10 11
3.3 3.5 3.7 4.2 4.7 5.2 5.2 5.7 6.64 7.64 8.64 9.64 10.57
6 6 6 6 6 6 6 6 6 8 8 8 8
0.3 0.3 0.3 0.3 0.4 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.7
0.01 0.015 0.02 0.025 0.03 0.04 0.04 0.045 0.075 0.095 0.14 0.18 0.22
适用螺紋
7 8 ① 8 10 12 14 16 18 20 22 24 27 30
d 最小值=公稱 (H13)
最大值
dc 最大值=公稱 (h14)
最小值
齒數 最小值
t 產品厚度
千件重(鋼制)≈kg
7.4 8.2 8.4 10.5 12.5 14.5 16.5 19 21 23 25 28 31
7.62 8.42 8.62 10.77 12.77 14.77 16.77 19.33 21.33 23.33 25.33 28.33 31.39
12.5 14 15 18 20.5 24 26 30 33 36 38 44 48
12.07 13.57 14.57 17.57 19.98 23.48 25.48 29.48 32.38 35.38 37.38 43.38 47.38
8 8 8 9 10 10 12 12 12 14 14 14 14
0.8 0.8 0.8 0.9 1 1 1.2 1.4 1.4 1.5 1.5 1.6 1.6
0.3 0.4 0.45 0.8 1.1 1.7 2.1 3.5 3.8 5 6 8 9
①,僅用于六角螺釘。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
緊固件公差 平墊圈
注：技術數據僅供參考，請以官方原件為準！
