内鋸齒鎖緊墊圈 UNI 8842 (J) - 1985

選擇規格尺寸 點擊↓

1.6

1.8

2

2.2

2.5

3

3.5

4

5

6

7

8

10

12

14

16

18

20

22

24

27

30

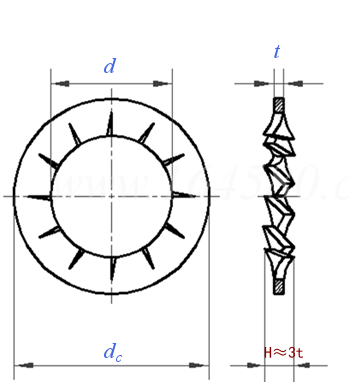

UNI 8842 (J) - 1985 内鋸齒鎖緊墊圈

尺寸單位: mm
意大利UNI 8842 (J) - 1985 UNI8842 8842UNI 内鋸齒鎖緊墊圈
UNI 8842 (J) - 1985 内鋸齒鎖緊墊圈
掃一掃分享
單重計算 公差
規格
1.6 1.8 2 2.2 2.5 3 3.5 4 5 6 7
d 最大值
最小值
dc 最大值
最小值
H 最小值
t
齒數
1.84 2.14 2.34 2.54 2.84 3.38 3.88 4.48 5.48 6.62 7.62
1.7 2 2.2 2.4 2.7 3.2 3.7 4.3 5.3 6.4 7.4
3.6 4 4.5 5 5.5 6 7 8 10 11 12.5
3.3 3.7 4.2 4.7 5.2 5.7 6.64 7.64 9.64 10.57 12.07
0.9 0.9 0.9 1.2 1.2 1.2 1.5 1.5 1.8 2.1 2.4
0.3 0.3 0.3 0.4 0.4 0.4 0.5 0.5 0.6 0.7 0.8
7 7 7 7 7 7 8 8 8 9 10
規格
8 10 12 14 16 18 20 22 24 27 30
d 最大值
最小值
dc 最大值
最小值
H 最小值
t
齒數
8.62 10.77 13.27 15.27 17.27 19.33 21.33 23.33 25.33 28.33 31.39
8.4 10.5 13 15 17 19 21 23 25 28 31
15 18 20.5 24 26 30 33 36 38 44 48
14.57 17.57 19.98 23.48 25.48 29.48 32.38 35.38 37.38 43.38 47.38
2.4 2.7 3 3 3.6 4.2 4.2 4.5 4.5 4.8 4.8
0.8 0.9 1 1 1.2 1.4 1.4 1.5 1.5 1.6 1.6
10 12 12 14 14 14 16 16 16 18 18
替代列表
暫無
等效标準
德标 DIN 意大利 UNI
DIN 6798(J)
UNI 8842-J
以上有部分标準可能為近似等效，如有異議以标準原件為準

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
緊固件公差 平墊圈
注：技術數據僅供參考，請以官方原件為準！
