航空航天系列 鎖緊墊圈 EN 2327 - 2006

選擇規格尺寸 點擊↓

08

10

12

14

16

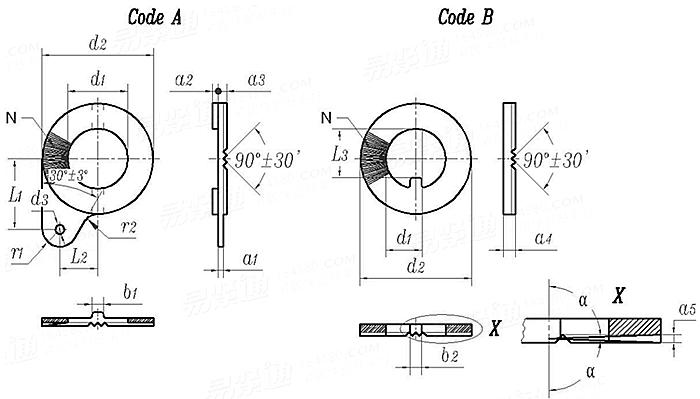

EN 2327 - 2006 航空航天系列 鎖緊墊圈

尺寸單位: mm
歐标EN 2327 - 2006 EN2327 2327EN 航空航天系列 鎖緊墊圈
EN 2327 - 2006 航空航天系列 鎖緊墊圈
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
尺寸代碼
08 10 12 14 16
d1 ±0.1
d2 +0.5
d3 ±0.25
a1 ±0.15
a2 +0.15, -0.25
a3 ±0.15
a4 ±0.15
a5
b1 ±0.15
b2 ±0.15
L1 ±0.25
L2 ±0.25
L3 -0.15
r1 ±0.15
r2 ±0.15
N 鋸齒數量
α 最小值
最大值
a1+a4 (公差 ±0.3)
千件重g
8.2 10.2 12.2 14.2 16.3
12.7 19 19 22 25.4
1.6 1.6 1.6 1.8 1.8
0.58 0.8 0.8 0.8 0.86
1 1 1.2 1.5 1.5
1.1 1.4 1.4 1.4 1.6
1.8 2 2 2.3 2.3
0.5 0.6 0.6 0.6 0.7
1.3 2 2 2.9 3
1.3 2 2 2.9 3
8.4 12 12 13 14.7
4 6.5 6.5 8.8 10
6.8 8.3 10.5 12.5 14
2.4 2.4 2.4 2.4 2.7
0.7 2 2 2 1.45
42 50 50 56 56
87°21′ 87°42′ 87°42′ 89°20′ 89°20′
88°21′ 88°42′ 88°42′ 90° 90°
2.38 2.8 2.8 3.1 3.16
1800 6000 4500 5800 9600

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3103.3 - 2020
緊固件公差 平墊圈
注：技術數據僅供參考，請以官方原件為準！
