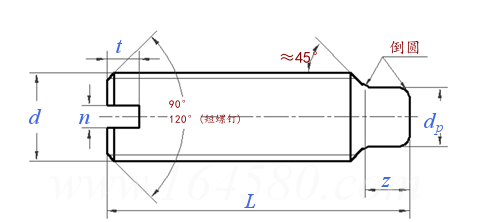

開槽圓柱端緊定螺釘 ISO 7435 - 1983

選擇規格尺寸點擊↓

M1.6

M2.5

(M3.5)

M10

M12

括号内尺寸為非優選

尺寸單位: mm

國際ISO 7435 - 1983 ISO7435 7435ISO 開槽圓柱端緊定螺釘

掃一掃分享

單重計算公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

螺紋尺寸
d

M1.6

M2.5

(M3.5)

M10

M12

P	螺距
d_p	最小值
d_p	最大值
n	公稱
	最小值
	最大值
t	最小值
t	最大值
z	最小值
z	最大值

0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5	1.75
0.55	0.75	1.25	1.75	1.95	2.25	3.2	3.7	5.2	6.64	8.14
0.8	1	1.5	2	2.2	2.5	3.5	4	5.5	7	8.5
0.25	0.25	0.4	0.4	0.5	0.6	0.8	1	1.2	1.6	2
0.31	0.31	0.46	0.46	0.56	0.66	0.86	1.06	1.26	1.66	2.02
0.45	0.45	0.6	0.6	0.7	0.8	1	1.2	1.51	1.91	2.31
0.56	0.64	0.72	0.8	0.96	1.12	1.28	1.6	2	2.4	2.8
0.74	0.84	0.95	1.05	1.21	1.42	1.63	2	2.5	3	3.6
0.8	1	1.25	1.5	1.75	2	2.5	3	4	5	6
1.05	1.25	1.5	1.75	2	2.25	2.75	3.25	4.3	5.3	6.3

①,靠近圓柱端螺紋倒角45°僅适用于螺紋小徑以内的末端部分

替代列表

暫無

等效标準

國标 GB	國際 ISO	德标 DIN
GB 75	ISO 7435	DIN EN 27435

以上有部分标準可能為近似等效，如有異議以标準原件為準
