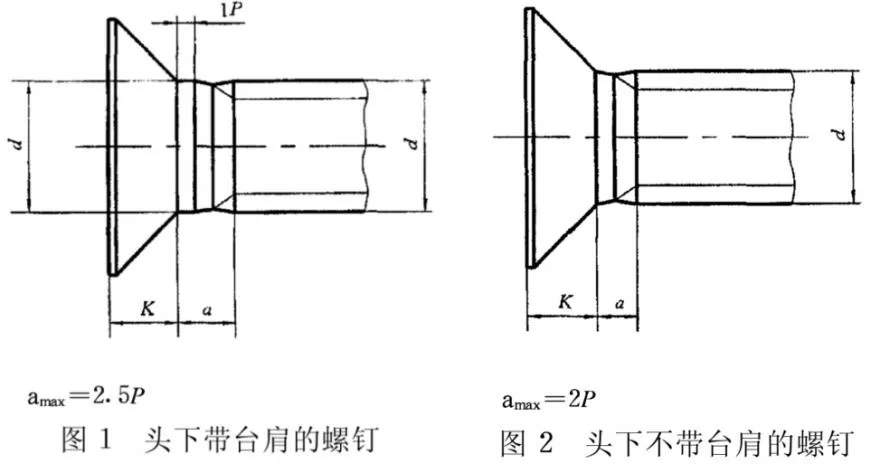

十字槽插入深度的适用範圍按表1規定。給出不同的頭下形式（見圖1與圖2），以達到足夠的頭部強度。這兩種形式均應滿足GB5279規定的頭型。
注：尺寸代号和标注按GB5276規定。
表1 尺寸 （單位：mm）
螺紋規格
d
槽号
NO.①
十字槽
系列1（深的）
系列2（淺的）
十字槽 H型
米字槽 Z型
十字槽 H型
米字槽 Z型
插入深度②
m
參考
插入深度②
m
參考
插入深度②
m
參考
插入深度②
m
參考
min
max
min
max
min
max
min
max
M1.6
/
0
0.6
0.9
1.6
0.7
0.95
1.6
/
/
/
/
/
/
M2
/
0
0.9
1.2
1.9
0.95
1.2
1.9
0.9
1.2
1.9
0.95
1.2
1.9
/
ST2.2
0
0.9
1.2
1.9
0.95
1.2
2
/
/
/
/
/
/
M2.5
/
1
1.4
1.8
2.9
1.48
1.73
2.8
1.25
1.55
2.7
1.22
1.47
2.5
M3
ST2.9
1
1.7
2.1
3.2
1.76
2.01
3
1.4
1.8
2.9
1.48
1.73
2.8
M3.5
ST3.5
2
1.9
2.4
4.4
1.75
2.2
4.1
1.6
2.1
4.1
1.61
2.05
4
M4
ST4.2
2
2.1
2.6
4.6
2.05
2.51
4.4
2.1
2.6
4.6
2.06
2.51
4.4
M5
ST4.8
2
2.7
3.2
5.2
2.6
3.05
4.9
2.3
2.8
4.8
2.27
2.72
4.6
/
ST5.5
3
2.8
3.3
6.6
2.73
3.18
6.3
/
/
/
/
/
/
M6
ST6.3
3
3
3.5
6.8
3
3.45
6.6
2.8
3.3
6.6
2.73
3.18
6.3
M8
ST8
4
4
4.6
8.9
4.15
4.6
8.8
3.9
4.4
8.7
3.87
4.32
8.5
M10
ST9.5
4
5.1
5.7
10
5.19
5.64
9.8
4.8
5.3
9.6
4.78
5.23
9.4
适用範圍③
頭下不帶台肩的螺釘：自攻螺釘、木螺釘、4.8級螺釘。
頭下帶台肩的螺釘：8.8級和9.8級螺釘、自攻自切螺釘、自攻鎖緊螺釘。
頭下不帶台肩的螺釘：8.8級螺釘、自攻鎖緊螺釘、自攻自切螺釘（均應熱處理）。
① 十字槽按GB944.1規定。
② 插入深度的測量按GB944.1規定。
③ 按鋼螺釘規定的，對其他材料的适用範圍由制造者選擇。
