鉚釘孔間距計算公式

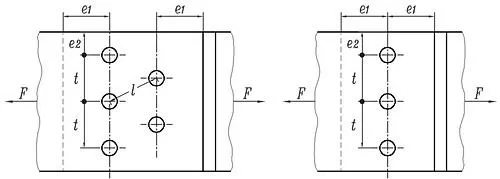

  • 鉚釘間的距離



    名稱

    位置與方向

    最大允許距離(取兩者之小值)

    最小允許距離

    間距 t

    外排

    8d012δ

    釘并列

    3 d0

    中間排

    構件受壓

    構件受拉

    12 d018δ

    16 d024δ

    釘錯列

    邊距

    平行于載荷的方向 e1

    4 d08δ

    2 d0

    垂直于載荷的方向 e2

    切割邊

    1.5 d0

    軋制邊

    1.2 d0

      注:表中d0為鉚釘孔的直徑,δ為較薄闆件的厚度。


  • 鉚釘用通孔徑d0(GB/T 152.1-1988)


    d

    0.6

    0.7

    0.8

    1

    1.2

    1.4

    1.6

    2

    2.5

    3

    3.5

    4

    5

    d0 精裝配

    0.7

    0.8

    0.9

    1.1

    1.3

    1.5

    1.7

    2.1

    2.6

    3.1

    3.6

    4.1

    5.2

    d

    6

    8

    10

    12

    14

    16

    18

    20

    22

    24

    27

    30

    36

    d0

    精裝配

    6.2

    8.2

    10.3

    12.4

    14.5

    16.5

    /

    /

    /

    /

    /

    /

    /

    粗裝配

    /

    /

    11

    13

    15

    17

    19

    21.5

    23.5

    25.5

    28.5

    32

    38

     1. 釘孔盡量采用鑽孔,尤其是受變載荷的鉚縫。也可以先沖(留3~5mm餘量)後鑽,既經濟又能保證孔的質量。沖孔的孔壁有沖剪的痕迹及硬化裂紋,故隻用于不重要的鉚接中。

     2. 鉚釘直徑d小于8mm時一般隻進行精裝配。
