普通平鍵的起鍵螺孔尺寸(GB/T 1096 - 2003)
A.1 當需要時,鍵允許帶起鍵螺孔,起鍵螺孔的尺寸見以下圖、表:

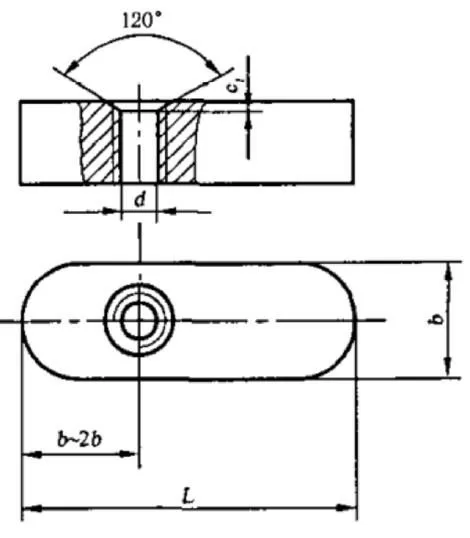

圖A.1 起鍵螺孔的位置
表A.1 起鍵螺孔的尺寸
b
8
10
12
14
16
18
20
22
25
28
32
36
40
45
50
56
63
70
80
90
100
d
M3
M4
M5
M6
M8
M10
M12
M16
M20
c
₁
0.3
0.5
1
2
A.2 較長的鍵可以采用兩個對稱的起鍵螺孔。
對應标準
GB /T 1096 - 2003 普通型平鍵
