首頁 產品與标準 QC /T 862 - 2011 B型方螺母座

B型方螺母座 QC /T 862 - 2011

選擇規格尺寸 點擊↓

M4

M5

M6

M8

M10

M12

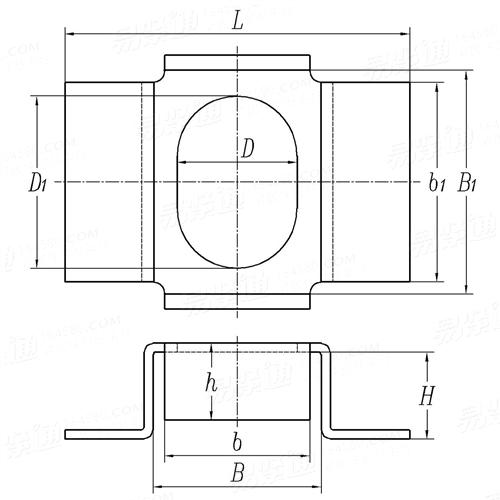

QC /T 862 - 2011 B型方螺母座

尺寸單位: mm
汽标QC /T862 - 2011 QC862 862QC B型方螺母座
QC /T 862 - 2011 B型方螺母座
掃一掃分享
公差
螺紋規格
d
M4 M5 M6 M8 M10 M12
B 最大值
最小值
B1 最大值
最小值
H 最大值
最小值
D 最大值
最小值
D1
L
b
b1
h
8.45 9.45 12.55 15.55 18.55 21.65
7.55 8.55 11.45 14.45 17.45 20.35
13.05 14.55 16.55 20.65 24.65 27.65
11.95 13.45 15.45 19.35 23.35 26.35
4.48 5.48 6.48 7.58 9.58 11.7
4 5 6 7 9 11
6.15 7.18 9.18 11.22 13.22 15.22
5.85 6.82 8.82 10.78 12.78 14.78
10 11.5 13 16 19 21
30 30 34 38 38 42
6.5 7.5 10 13 16 19
10.5 12 14 18 22 25
3.5 4.5 5.5 6.5 8.5 10.5

技術條件和引用标準

材料
圓角
驗收及包裝
產品編号
低碳鋼；闆料厚1mm 、軋制精度B，按GB 912 的規定。
未注明内圓角半徑不大于1mm 。
驗收檢查按GB/T 90. 1 的規定，其中B 尺寸AQL =2.5, 其餘尺寸AQL=4.0 。
标志與包裝按GB/T 90.2 的規定。
B 型方螺母座的產品編号按QG/T 326 的規定。

引用參考

GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
注：技術數據僅供參考，請以官方原件為準！
