加墊圈的六角螺帽 壓緊光滑錐形墊圈 A級 NF E 25-415 - 1986

選擇規格尺寸 點擊↓

M5

M6

M8

M10

M12

M16

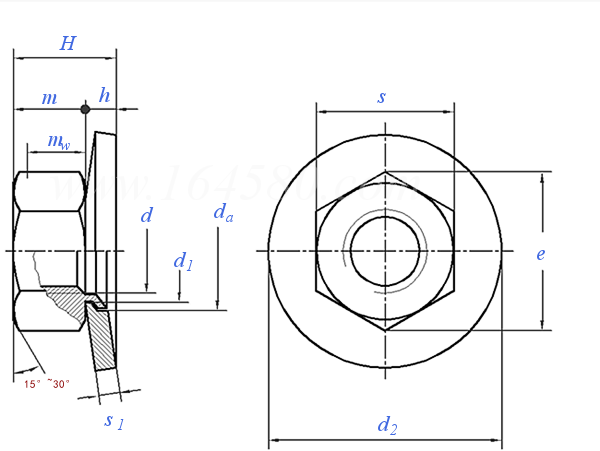

NF E 25-415 - 1986 加墊圈的六角螺帽 壓緊光滑錐形墊圈 A級

尺寸單位: mm
法國NF E25-415 - 1986 NF25-415 25-415NF 加墊圈的六角螺帽 壓緊光滑錐形墊圈 A級
NF E 25-415 - 1986 加墊圈的六角螺帽 壓緊光滑錐形墊圈 A級
掃一掃分享
螺紋規格
d
M5 M6 M8 M10 M12 M16
P 螺距
e 最小值
H 最大值
m 最小值
mw 最小值
s 最大值
最小值
d1 最大值
d2 最大值
最小值
da 最大值
s1 公稱
最大值
最小值
h 最大值
最小值
0.8 1 1.25 1.5 1.75 2
8.79 11.05 14.38 17.77 20.03 26.75
6.65 7.5 9.7 12 14.9 19.45
4.4 4.9 6.44 8.04 10.37 14.1
3.5 3.9 5.1 6.4 8.3 11.2
8 10 13 16 18 24
7.78 9.78 12.73 15.73 17.73 23.67
6.6 7.8 10 12 14 18.1
15 18 22 27 30 39
14.57 17.57 21.48 26.48 29.48 38.38
7.6 8.8 11.2 13.4 15.6 20
1.4 1.7 2.2 2.8 3.2 3.6
1.44 1.75 2.25 2.86 3.26 3.66
1.36 1.65 2.15 2.74 3.14 3.54
1.95 2.3 2.9 3.6 4.1 4.65
1.7 2.05 2.6 3.25 3.75 4.3
注:技術數據僅供參考,請以官方原件為準!
