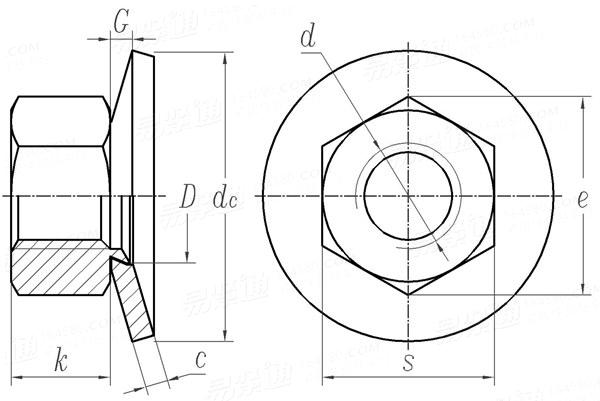

六角螺母和錐形墊圈組合件 SAE J 238 - 2017

選擇規格尺寸 點擊↓

8# 窄

8# 标準

8# 寬

10# 窄

10# 标準

10# 寬

1/4 窄

1/4 标準

1/4 寬

5/16 窄

5/16 标準

5/16 寬

3/8 窄

3/8 标準

3/8 寬

7/16 窄

7/16 标準

7/16 寬

1/2 窄

1/2 标準

1/2 寬


尺寸單位: inch
美标SAE J238 - 2017 SAE238 238SAE 六角螺母和錐形墊圈組合件
SAE J 238 - 2017 六角螺母和錐形墊圈組合件
掃一掃分享
公差 美制螺紋極限尺寸 米/英制螺紋對照
規格
8#
窄 		8#
标準 		8#
寬 		10#
窄 		10#
标準 		10#
寬 		1/4
窄 		1/4
标準 		1/4
寬 		5/16
窄 		5/16
标準
PP
dc 公稱
最大值
最小值
s 最大值
最小值
e 最小值
D 最大值
最小值
k LN型 螺母 最大值
最小值
c LN型 墊圈 最大值
最小值
G LN型 墊圈 最大值
最小值
k HN型 螺母 最大值
最小值
c HN型 墊圈 最大值
最小值
G HN型 墊圈 最大值
最小值
32 32 32 24 24 24 20 20 20 18 18
0.375 0.500 0.625 0.438 0.562 0.750 0.625 0.750 1.000 0.750 1.000
0.385 0.510 0.635 0.448 0.572 0.760 0.635 0.760 1.010 0.760 1.010
0.365 0.490 0.615 0.428 0.552 0.740 0.615 0.740 0.990 0.740 0.990
0.343 0.343 0.343 0.375 0.375 0.375 0.437 0.437 0.437 0.500 0.500
0.332 0.332 0.332 0.365 0.365 0.365 0.428 0.428 0.428 0.489 0.489
0.378 0.378 0.378 0.413 0.413 0.413 0.488 0.488 0.488 0.557 0.557
0.236 0.236 0.236 0.274 0.274 0.274 0.332 0.332 0.332 0.405 0.405
0.232 0.232 0.232 0.270 0.270 0.270 0.328 0.328 0.328 0.400 0.400
0.130 0.130 0.130 0.130 0.130 0.130 0.193 0.193 0.193 / /
0.117 0.117 0.117 0.117 0.117 0.117 0.178 0.178 0.178 / /
0.040 0.040 0.040 0.040 0.040 0.046 0.051 0.056 0.065 / /
0.033 0.033 0.033 0.033 0.033 0.037 0.042 0.047 0.055 / /
0.025 0.025 0.035 0.025 0.025 0.030 0.025 0.025 0.030 / /
0.015 0.015 0.025 0.015 0.015 0.020 0.015 0.015 0.025 / /
/ / / 0.207 0.207 0.207 0.226 0.226 0.226 0.273 0.273
/ / / 0.187 0.187 0.187 0.212 0.212 0.212 0.258 0.258
/ / / 0.043 0.051 0.056 0.065 0.079 0.087 0.079 0.103
/ / / 0.037 0.042 0.047 0.055 0.066 0.074 0.066 0.090
/ / / 0.025 0.025 0.030 0.025 0.025 0.030 0.025 0.030
/ / / 0.015 0.015 0.020 0.015 0.015 0.020 0.015 0.020
規格
5/16
寬 		3/8
窄 		3/8
标準 		3/8
寬 		7/16
窄 		7/16
标準 		7/16
寬 		1/2
窄 		1/2
标準 		1/2
寬
PP
dc 公稱
最大值
最小值
s 最大值
最小值
e 最小值
D 最大值
最小值
k LN型 螺母 最大值
最小值
c LN型 墊圈 最大值
最小值
G LN型 墊圈 最大值
最小值
k HN型 螺母 最大值
最小值
c HN型 墊圈 最大值
最小值
G HN型 墊圈 最大值
最小值
18 15 15 15 14 14 14 13 13 13
1.125 1.000 1.125 1.250 1.125 1.250 1.500 1.250 1.500 1.750
1.135 1.010 1.135 1.260 1.135 1.260 1.510 1.260 1.510 1.760
1.115 0.990 1.115 1.240 1.115 1.240 1.490 1.240 1.490 1.740
0.500 0.562 0.562 0.562 0.687 0.687 0.687 0.750 0.750 0.750
0.489 0.551 0.551 0.551 0.675 0.675 0.675 0.736 0.736 0.736
0.557 0.628 0.628 0.628 0.768 0.768 0.768 0.840 0.840 0.840
0.405 0.470 0.470 0.470 0.550 0.550 0.550 0.610 0.610 0.610
0.400 0.465 0.465 0.465 0.545 0.545 0.545 0.605 0.605 0.605
/ / / / / / / / / /
/ / / / / / / / / /
/ / / / / / / / / /
/ / / / / / / / / /
/ / / / / / / / / /
/ / / / / / / / / /
0.273 0.337 0.337 0.337 0.385 0.385 0.385 0.448 0.448 0.448
0.258 0.320 0.320 0.320 0.365 0.365 0.365 0.427 0.427 0.427
0.103 0.103 0.120 0.120 0.126 0.136 0.136 0.140 0.150 0.150
0.090 0.090 0.106 0.106 0.112 0.122 0.122 0.126 0.136 0.136
0.032 0.025 0.032 0.035 0.027 0.036 0.036 0.027 0.035 0.035
0.022 0.015 0.022 0.025 0.017 0.026 0.026 0.017 0.025 0.025
