12角降高型自鎖螺母 墊國組合件 MS 3376B - 2019

☆ 收藏

選擇規格尺寸 點擊↓

10#

1/4

5/16

3/8


尺寸單位: inch
美國軍标MS 3376B - 2019 MS3376B 3376BMS 12角降高型自鎖螺母 墊國組合件
在線制圖
MS 3376B - 2019 12角降高型自鎖螺母 墊國組合件
掃一掃分享
公差 美制螺紋極限尺寸 米/英制螺紋對照

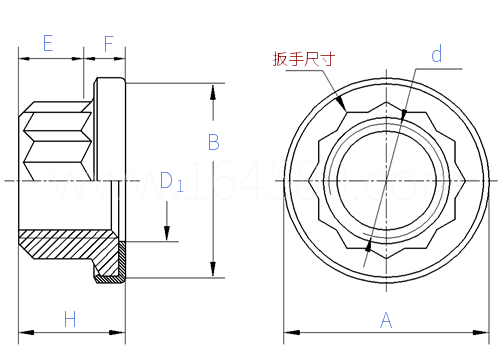

螺紋尺寸
d
10# 1/4 5/16 3/8
d
A 最大值
B 最小值
D1 最大值
E 最小值
F 最小值
H 最大值
扳手尺寸
0.1900-32UNJF-3B 0.2500--28UNJF-3B 0.3125--24UNJF-3B 0.3750--24UNJF-3B
0.380 0.460 0.560 0.660
0.300 0.400 0.500 0.600
0.227 0.298 0.363 0.418
0.065 0.090 0.120 0.125
0.056 0.060 0.090 0.102
0.243 0.281 0.336 0.351
0.2188 0.2812 0.3750 0.4375
①,材料：鋼，符合 MIL-N-25027 采購規範的要求。
硬度：螺母硬度最大為 HRC 49；連體墊圈硬度最大為 HRC 45。
②,鍍層：按 QQ-P-416 标準采用镉鍍層，II 型、2 級；或者，如果螺母采用幹膜潤滑，并滿足 QQ-P-416 II 型規定的鹽霧試驗要求，則鍍層的類型和等級可任選。
表面粗糙度： ANSI(ASA) B46.1-1962。
③,螺母應使用套筒或梅花扳手進行扳擰扭矩試驗。
試驗螺栓的最小抗拉強度應為 160,000 psi。
每個扳擰角的最小長度。
從螺母的墊圈面到每個扳擰角最小長度 E 起點的最小距離。
扳擰要素應符合 AS 870 的規定。

引用參考 (12)

GB /T 3098.2 - 2015
緊固件機械性能 螺母 粗牙螺紋
GB /T 3103.1 - 2002
緊固件公差（螺栓、螺柱、螺釘和螺母）
GB /T 3098.2 - 2015
緊固件機械性能 螺母 細牙螺紋
GB /T 193 - 2003
普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
GB /T 3 - 1997
普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.2 - 2000
緊固件表面缺陷 - 螺母
GB 3103.2 - 1982
緊固件公差 - 用于精密機械的螺栓、螺釘和螺母
GB /T 20330 - 2006
攻絲前鑽孔用麻花鑽直徑
GB /T 197 - 2018
普通螺紋 公差
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
