雙頭螺栓 - UNC螺紋 [Table 4] BS 2693-1 - 1956

選擇規格尺寸點擊↓

1/4

5/16

3/8

7/16

1/2

9/16

5/8

3/4

7/8

1-1/8

1-1/4

1-3/8

1-1/2

尺寸單位: 英寸(inch)

英标BS 2693-1 - 1956 BS2693-1 2693-1BS 雙頭螺栓 - UNC螺紋 [Table 4]

掃一掃分享

公差美制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級

螺紋規格
d

1/4

5/16

3/8

7/16

1/2

9/16

5/8

3/4

7/8

1-1/8

1-1/4

1-3/8

1-1/2

PP
大徑	最大值
	最小值
中徑	最大值
	最小值
小徑	最大值
	最小值
L	最小值	b1=d
		b1=1.5d
D

20	18	16	14	13	12	11	10	9	8	7	7	6	6
0.2500	0.3125	0.3750	0.4375	0.5000	0.5625	0.6250	0.7500	0.8750	1.0000	1.1250	1.2500	1.3750	1.5000
0.2419	0.3038	0.3656	0.4272	0.4891	0.5511	0.6129	0.7371	0.8611	0.9850	1.1086	1.2336	1.3568	1.4818
0.2201	0.2793	0.3375	0.3945	0.4537	0.5122	0.5700	0.6893	0.8074	0.9239	1.0375	1.1627	1.2723	1.3975
0.2172	0.2762	0.3343	0.3911	0.4500	0.5084	0.5660	0.6850	0.8028	0.9188	1.0322	1.1572	1.2667	1.3917
0.1913	0.2472	0.3014	0.3533	0.4093	0.4641	0.5175	0.6316	0.7433	0.8517	0.9550	1.0802	1.1761	1.3013
0.1849	0.2402	0.2936	0.3447	0.4000	0.4542	0.5069	0.6200	0.7306	0.8376	0.9393	1.0644	1.1581	1.2832
7/8	1-1/8	1-3/8	1-5/8	1-3/4	2	2-1/4	2-5/8	3-1/8	3-1/2	4	4-1/2	4-3/4	5-1/4
1	1-1/4	1-1/2	1-3/4	2	2-1/4	2-1/2	3	3-1/2	4	4-1/2	5	5-1/2	6
1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2

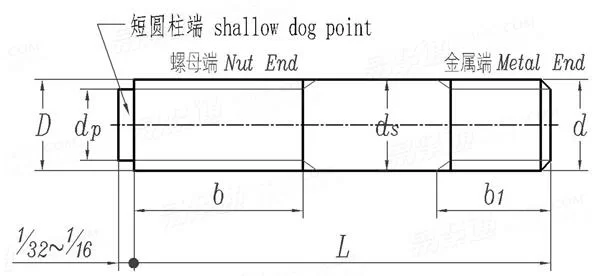

①,螺母端:
螺紋長度(b值)不包括不完整螺紋, 且應等于螺紋公稱直徑的兩倍, 除非是由于螺柱較短導緻光杆部分長度小于1/2d, 這樣的情況下, 在将應保證光杆部分長度等于1/2d。
②,金屬端:
1. 螺柱b1端的螺紋長度應包括不完整螺紋, 且應等于螺紋的标稱直徑或标稱直徑的1.5倍.
2. 螺紋的不完整螺紋長度不應小于2倍螺距或大于2.5倍螺距.
3. 螺紋長度公差應為正負1/32英寸，或正負半螺距，以較大者為準。
③,螺柱端部：
a）金屬端：螺柱的金屬端應具有一個90°夾角的倒角，深度略超過螺紋深度。
b）螺母端：螺柱的螺母端（有統一螺紋的螺柱除外）的精加工半徑約為公稱直徑的1-1/4倍。統一螺紋應在螺母端加工一個短圓柱端，圓柱端直徑約等于但不超過螺紋小徑, 圓柱端長度範圍為1/32~1/16英寸内。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

注：技術數據僅供參考，請以官方原件為準！
