BT型雙頭螺柱 HG /T 21573.2 (BT) - 1995

選擇規格尺寸點擊↓

M48 BT-I

M48 BT-II

M48 BT-III

M52 BT-I

M52 BT-II

M52 BT-III

M56 BT-I

M56 BT-II

M56 BT-III

M64 BT-I

M64 BT-II

M64 BT-III

M72 BT-I

M72 BT-II

M72 BT-III

M80 BT-I

M80 BT-II

M80 BT-III

M85 BT-I

M85 BT-II

M85 BT-III

M90 BT-I

M90 BT-II

M90 BT-III

M100 BT-I

M100 BT-II

M100 BT-III

M105 BT-I

M105 BT-II

M105 BT-III

M110 BT-I

M110 BT-II

M110 BT-III

M115 BT-I

M115 BT-II

M115 BT-III

M120 BT-I

M120 BT-II

M120 BT-III

M125 BT-I

M125 BT-II

M125 BT-III

M130 BT-I

M130 BT-II

M130 BT-III

M140 BT-I

M140 BT-II

M140 BT-III

尺寸單位: mm

化工HG /T21573.2 (BT) - 1995 HG21573.2 215 BT型雙頭螺柱

模型下載

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌号等級毛坯直徑

千件重及價格計算千件重 : kg x 元/kg = 元/千件

默認密度 g/cm³

螺紋尺寸
d

M48
BT-I

M48
BT-II

M48
BT-III

M52
BT-I

M52
BT-II

M52
BT-III

M56
BT-I

M56
BT-II

M56
BT-III

M64
BT-I

M64
BT-II

M64
BT-III

M72
BT-I

M72
BT-II

M72
BT-III

M80
BT-I

P	螺距
類型
d
d_s
d₂
d₄
d₀
t
L₂
L₃
b₁
b₂
增減10mm長度(重量kg)

4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
BT-I	BT-II	BT-III	BT-I	BT-II	BT-III	BT-I	BT-II	BT-III	BT-I	BT-II	BT-III	BT-I	BT-II	BT-III	BT-I
48	48	48	52	52	52	56	56	56	64	64	64	72	72	72	80
40	40	40	44	44	44	48	48	48	56	56	56	64	64	64	72
32	32	32	36	36	36	40	40	40	42	42	42	50	50	50	50
38	38	38	42	42	42	45	45	45	52	52	52	60	60	60	68
10	10	-	10	10	-	10	10	-	10	10	-	12	12	-	12
30	30	-	30	30	-	30	30	-	30	30	-	35	35	-	35
240	150	100	240	155	110	240	160	115	240	170	125	295	205	140	295
80	80	80	85	85	85	90	90	90	105	105	105	115	115	115	125
12	12	12	12	12	12	12	12	12	12	12	12	14	14	14	14
25	25	25	25	25	25	25	25	25	25	25	25	25	25	25	25
0.0986	0.0986	0.0986	0.1193	0.1193	0.1193	0.142	0.142	0.142	0.1933	0.1933	0.1933	0.2525	0.2525	0.2525	0.3196

千件鋼制重≈kg

螺紋尺寸
d

M80
BT-II

M80
BT-III

M85
BT-I

M85
BT-II

M85
BT-III

M90
BT-I

M90
BT-II

M90
BT-III

M100
BT-I

M100
BT-II

M100
BT-III

M105
BT-I

M105
BT-II

M105
BT-III

M110
BT-I

M110
BT-II

P	螺距
類型
d
d_s
d₂
d₄
d₀
t
L₂
L₃
b₁
b₂
增減10mm長度(重量kg)

4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
BT-II	BT-III	BT-I	BT-II	BT-III	BT-I	BT-II	BT-III	BT-I	BT-II	BT-III	BT-I	BT-II	BT-III	BT-I	BT-II
80	80	85	85	85	90	90	90	100	100	100	105	105	105	110	110
72	72	77	77	77	82	82	82	92	92	92	97	97	97	102	102
50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50
68	68	73	73	73	78	78	78	88	88	88	93	93	93	98	98
12	-	12	12	-	12	12	-	12	12	-	12	12	-	12	12
35	-	35	35	-	35	35	-	35	35	-	35	35	-	35	35
215	150	295	225	155	295	235	160	320	260	175	320	265	185	320	270
125	125	135	135	135	140	140	140	155	155	155	165	165	165	170	170
14	14	14	14	14	14	14	14	14	14	14	14	14	14	14	14
25	25	25	25	25	25	25	25	25	25	25	25	25	25	25	25
0.3196	0.3196	0.3654	0.3654	0.3654	0.4145	0.4145	0.4145	0.5218	0.5218	0.5218	0.5801	0.5801	0.5801	0.6414	0.6414

千件鋼制重≈kg

螺紋尺寸
d

M110
BT-III

M115
BT-I

M115
BT-II

M115
BT-III

M120
BT-I

M120
BT-II

M120
BT-III

M125
BT-I

M125
BT-II

M125
BT-III

M130
BT-I

M130
BT-II

M130
BT-III

M140
BT-I

M140
BT-II

M140
BT-III

P	螺距
類型
d
d_s
d₂
d₄
d₀
t
L₂
L₃
b₁
b₂
增減10mm長度(重量kg)

4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
BT-III	BT-I	BT-II	BT-III	BT-I	BT-II	BT-III	BT-I	BT-II	BT-III	BT-I	BT-II	BT-III	BT-I	BT-II	BT-III
110	115	115	115	120	120	120	125	125	125	130	130	130	140	140	140
102	107	107	107	112	112	112	117	117	117	122	122	122	132	132	132
50	50	50	50	50	50	50	50	50	50	50	50	50	50	50	50
98	103	103	103	108	108	108	113	113	113	118	118	118	128	128	128
-	12	12	-	12	12	-	12	12	-	12	12	-	12	12	-
-	35	35	-	35	35	-	35	35	-	35	35	-	35	35	-
190	355	290	200	355	295	205	355	300	210	390	320	220	390	330	235
170	180	180	180	185	185	185	195	195	195	200	200	200	215	215	215
14	14	14	14	14	14	14	14	14	14	14	14	14	14	14	14
25	25	25	25	25	25	25	25	25	25	25	25	25	25	25	25
0.6414	0.7058	0.7058	0.7058	0.7734	0.7734	0.7734	0.844	0.844	0.844	0.9176	0.9176	0.9176	1.074	1.074	1.074

千件鋼制重≈kg

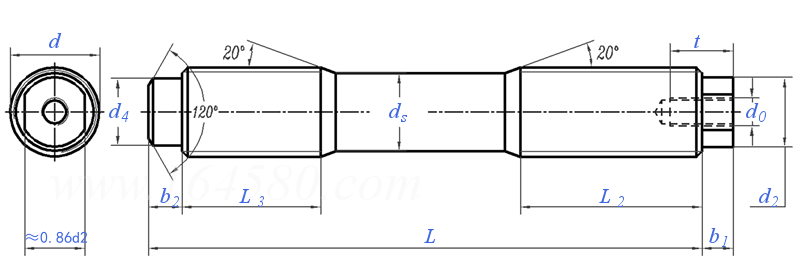

①,BT型雙頭螺柱為擰入型螺柱結構，分I、II、III型三種型式。其結構型式、尺寸和重量分别按圖表所示。I型與AR、AH型液壓拉伸器相配用，II型與BR、BH型液壓拉伸器相配用，III型用于手工上緊，與H型螺母相配用。

技術條件和引用标準

鋼号
材料标準
螺柱規格
熱處理制度
延長率
沖擊功
硬度
抗拉強度
屈服點
尺寸與公差
其他

35	35CrMoA	25Cr2MoVA
GB 699	GB 3077	GB 3077
M48	M48~M80 >M80~M105	M48~>M105 >M105~M140
正火	調質
≥20	≥12	≥14
≥55	≥63
≤187	234~285	245~277
≥510	M48~M80：≥805 >M80~M105：≥735	M48~>M105：≥805 >M105~M140：≥735
≥295	M48~M80：≥685 >M80~M105：≥590	M48~>M105：≥685 >M105~M140：≥590
螺紋的基本尺寸按GB 196 規定，公差按GB 197 規定的6g,螺紋牙底為圓形。螺柱的其他尺寸公差按GB 3103.1 中的A 級。
①鍛軋鋼棒應按GB 4162《鍛軋鋼棒超聲波探傷方法》進行超聲波檢查，且符合B 級要求。 ②螺柱精加工後需進行磁粉探傷檢查，不允許有裂紋以及碰傷毛刺等缺陷。 ③螺柱表面須經磷化處理。
