十字槽凹穴六角頭自攻螺釘和平墊圈組合件 GB /T 9074.20 - 2004

選擇規格尺寸 點擊↓

ST2.9

ST3.5

ST4.2

ST4.8

ST6.3

ST8

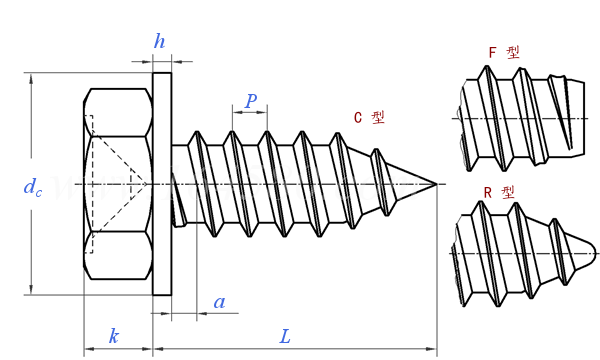

GB /T 9074.20 - 2004 十字槽凹穴六角頭自攻螺釘和平墊圈組合件

尺寸單位: mm
國标GB /T9074.20 - 2004 GB9074.20 9074.20G 十字槽凹穴六角頭自攻螺釘和平墊圈組合件
GB /T 9074.20 - 2004 十字槽凹穴六角頭自攻螺釘和平墊圈組合件
掃一掃分享
螺紋規格
ST2.9 ST3.5 ST4.2 ST4.8 ST6.3 ST8
P
a 最大值
k 最大值
最小值
h 标準系列 / N型 公稱
公稱
dc 标準系列 / N型 最大值
最大值
1.1 1.3 1.4 1.6 1.8 2.1
1.1 1.3 1.4 1.6 1.8 2.1
2.3 2.6 3.0 3.8 4.7 6.0
2.0 2.3 2.6 3.3 4.1 5.2
1 1 1 1 1.6 1.6
1 1 1 1.6 1.6 2
7 8 9 10 14 16
9 11 12 15 18 24
①,其他尺寸參考
自攻螺釘:GB 9456; 墊圈:GB 97.5
替代列表

技術條件和引用标準

項目
機械性能 等級
标準
表面處理
驗收及包裝
-
自攻螺釘 墊圈
- 108HV
GB/T 3098.5 GB/T 97.5
鍍鋅技術要求,按 GB/T 5267.1
GB/T 90.1、GB/T 90.2
① 為避免在熱處理的過程中對墊圈硬度的影響,組合前應對墊圈采取适當的防護措施,如鍍銅。
注:技術數據僅供參考,請以官方原件為準!
