首頁 產品與标準 ASME/ANSI B 18.13.1M - 2011 米制六角頭平尾自攻釘和彈墊組合件 SEMS[Table 2]

米制六角頭平尾自攻釘和彈墊組合件 SEMS[Table 2] ASME/ANSI B 18.13.1M - 2011

☆ 收藏

選擇規格尺寸 點擊↓

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

ST8

ST9.5


尺寸單位: mm
美标ASME/ANSI B18.13.1M - 2011 ASME/ANSI18 米制六角頭平尾自攻釘和彈墊組合件 SEMS[Table 2]
在線制圖

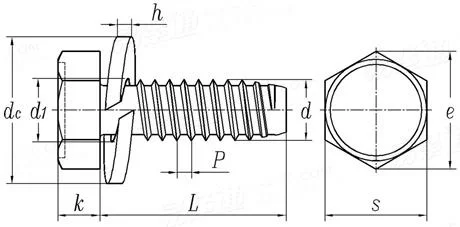

ASME/ANSI B 18.13.1M - 2011 米制六角頭平尾自攻釘和彈墊組合件 SEMS[Table 2]
掃一掃分享
公差
螺紋尺寸
d
ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 ST8 ST9.5
P 螺距
d1 最大值
最小值
h 最小值
dc 最大值
最小值
s 最大值
最小值
k 最小值
最大值
1.1 1.3 1.4 1.6 1.8 1.8 2.1 2.1
2.57 3.08 3.66 4.11 4.78 5.52 7.06 8.59
2.44 2.95 3.50 3.96 4.60 5.31 6.86 8.38
0.64 0.79 1.02 1.19 1.42 1.57 1.98 2.39
4.75 5.66 6.65 7.47 8.54 11.26 13.63 15.95
4.48 5.33 6.30 7.10 8.16 10.85 13.22 15.54
5.00 5.50 7.00 8.00 8.00 10.00 13.00 16.00
4.82 5.32 6.78 7.78 7.78 9.78 12.73 15.73
2.30 2.60 3.00 3.80 4.10 4.70 6.00 7.50
2.00 2.30 2.60 3.30 3.60 4.10 5.20 6.50

同版本產品組 (5)

引用參考 (3)

GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
