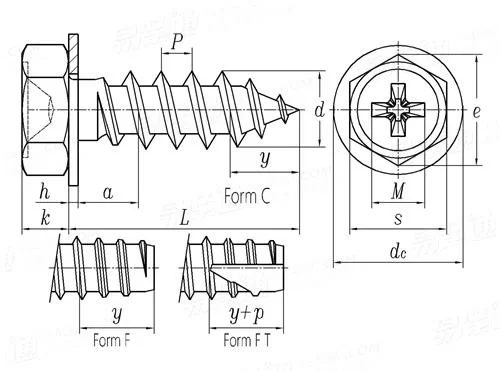

十字槽六角頭自攻釘和平墊圈組合 SJ 2840 - 1987

選擇規格尺寸點擊↓

ST4.0

ST5

ST6

尺寸單位: mm

原電子工業部SJ 2840 - 1987 SJ2840 2840SJ 十字槽六角頭自攻釘和平墊圈組合

掃一掃分享

公差

螺紋規格
d

ST4.0

ST5

ST6

P	螺距
s	最大值
	最小值
e	最小值
k	最大值
	最小值
a	最大值
y	C型
	F，FT型
槽号
M	最大值
插入深度 / 最大值
插入深度 / 最小值
d_c	平墊圈 I	最大值
		最小值
h	平墊圈 I	最大值
		最小值
d_c	平墊圈 II	最大值
		最小值
h	平墊圈 II	最大值
		最小值

1.41	1.59	1.81
7	8	10
6.8	7.8	9.8
7.74	8.87	11.05
2.9	3.65	4.15
2.7	3.35	3.85
1.41	1.59	1.81
3.7	4.3	6
2.8	3.2	3.6
2	2	3
4	4.8	6.2
1.93	2.33	2.86
1.4	1.8	2.3
12	15	18
11.57	14.57	17.57
1.1	1.4	1.8
0.9	1	1.4
18	20	22
17.57	19.48	21.48
1.8	1.8	2.2
1.4	1.4	1.8

①,技術條件應符合 SJ 2841-87 《十字槽組合自攻螺釘技術條件》的規定。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
