六角頭自攻螺釘和彈墊組合 SEMS[Table 3] ASME B 18.13 - 2017

☆ 收藏

選擇規格尺寸點擊↓

10#

12#

1/4

5/16

3/8

7/16

1/2

尺寸單位: inch

美标ASME B18.13 - 2017 ASME18.13 18.13ASME 六角頭自攻螺釘和彈墊組合 SEMS[Table 3]

在線制圖

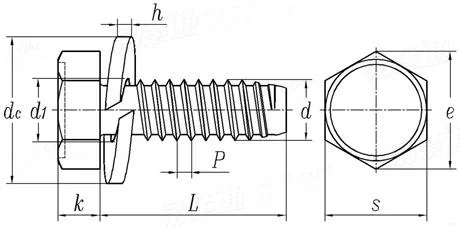

ASME B 18.13 - 2017 六角頭自攻螺釘和彈墊組合 SEMS[Table 3]

掃一掃分享

公差

公稱直徑
d

10#

12#

1/4

5/16

3/8

7/16

1/2

d₁	最大值
d₁	最小值
h	最小值
d_c	最大值
d_c	最小值
s	最大值
s	最小值
k	最大值
k	最小值

0.101	0.112	0.121	0.135	0.144	0.162	0.188	0.217	0.278	0.338	0.397	0.46
0.096	0.107	0.116	0.13	0.138	0.156	0.181	0.209	0.27	0.33	0.388	0.451
0.025	0.031	0.031	0.031	0.04	0.047	0.056	0.062	0.078	0.094	0.109	0.125
0.187	0.214	0.223	0.237	0.262	0.294	0.336	0.443	0.536	0.628	0.717	0.812
0.176	0.201	0.21	0.224	0.248	0.28	0.321	0.427	0.52	0.612	0.7	0.793
0.188	0.188	0.25	0.25	0.25	0.312	0.312	0.375	0.5	0.562	0.625	0.75
0.181	0.181	0.244	0.244	0.244	0.305	0.305	0.367	0.489	0.551	0.61	0.735
0.06	0.07	0.093	0.093	0.11	0.12	0.155	0.19	0.23	0.295	0.348	0.4
0.049	0.058	0.08	0.08	0.096	0.105	0.139	0.172	0.208	0.27	0.321	0.367

①,六角頭自攻釘的尺寸與型式參照 ASME B18.6.3。
