十字槽盤頭自攻螺釘和平墊組合 GB /T 9074.18 (S2) - 2017

選擇規格尺寸點擊↓

ST2.2

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

ST8

ST9.5

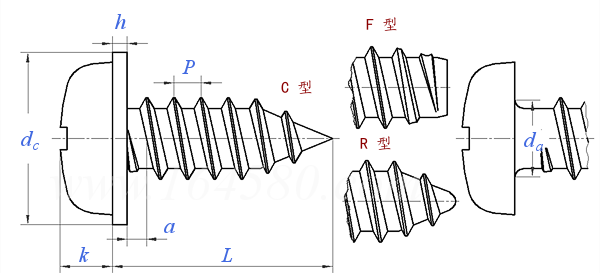

GB /T 9074.18 (S2) - 2017 十字槽盤頭自攻螺釘和平墊組合

尺寸單位: mm

國标GB /T9074.18 (S2) - 2017 GB9074.18 907 十字槽盤頭自攻螺釘和平墊組合

掃一掃分享

公差

規格

ST2.2

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

ST8

ST9.5

P	螺距
a	最大值
k	最大值
	最小值
槽号
h	公稱	标準系列 N型
		大系列 L型
d_c	最大值	标準系列 N型
		大系列 L型
d_a	最大值

0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
0	1	2	2	2	3	3	4	4
1	1	1	1	1	1.6	1.6	1.6	2
1	1	1	1	1.6	1.6	1.6	2	2.5
5	7	8	9	10	12	14	16	20
7	9	11	12	15	15	18	24	30
2.1	2.8	3.3	4.03	4.54	5.22	5.93	7.76	9.43

①,十字槽盤頭自攻螺釘尺寸參照GB/T 845。

替代列表

GB /T 9074.18(S2) - 1988 GB /T 9074.18(S2) - 2002 GB /T 9074.18(S2) - 2017

等效标準

國标 GB	國際 ISO	德标 DIN
GB /T 9074.18(S2)	ISO 10510(S2)	DIN EN ISO 10510(S2)

以上有部分标準可能為近似等效，如有異議以标準原件為準

采用标準

ISO 10510 (S2) - 2011

十字槽盤頭自攻螺釘和平墊組合

工藝相關

GB /T 90.1 - 2002

緊固件驗收檢查（ISO 3269:2000 IDT）

GB /T 90.2

緊固件标志與包裝

GB /T 97.5 (N) - 2002

N型平墊圈用于自攻螺釘和墊圈組合件

GB /T 97.5 (L) - 2002

金屬材料維氏硬度試驗第1部分：試驗方法 (ISO 6507-1:2005 MOD)

GB /T 5276 - 2015

緊固件螺栓、螺釘、螺柱及螺母尺寸代号和标注

技術條件和引用标準

機械性能	-
	-
驗收及包裝
-

自攻螺釘	GB/T 3098.5
墊圈硬度^①,②	90 HV~320 HV
GB/T 90.1、GB/T 90.2
①維氏硬度試驗按GB/T 4340.1 規定。試驗力： HV 10 用于公稱厚度 h≤1.2mm; HV 30 用千公稱厚度 h>1.2mm 。 ②為避免在熱處理的過程中對墊圈硬度的影響，組合前應對墊圈采取适當的防護措施，如鍍銅。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

注：技術數據僅供參考，請以官方原件為準！
