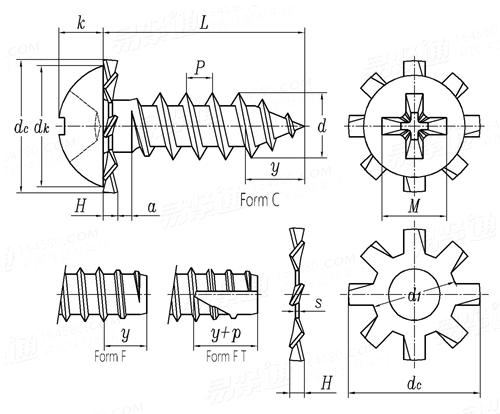

十字槽圓頭自攻釘和外齒鎖緊墊圈組合 SJ 2839 - 1987

選擇規格尺寸點擊↓

ST3

ST4.0

ST5

尺寸單位: mm

原電子工業部SJ 2839 - 1987 SJ2839 2839SJ 十字槽圓頭自攻釘和外齒鎖緊墊圈組合

掃一掃分享

公差

螺紋規格
d

ST3

ST4.0

ST5

P	螺距
d_k	最大值
	最小值
k	最大值
	最小值
a	最大值
y	參考
槽号
M	最大值
插入深度 / 最大值
插入深度 / 最小值
d₁	最大值
	最小值
d_c	最大值
	最小值
s
H	≈2s
齒數

1.06	1.41	1.59
6.4	8.5	10.6
5.9	8	10
2.6	2.85	3.55
2.3	2.55	3.25
1.06	1.41	1.59
2.6	3.7	4.3
2	2	2
3.7	4	4.8
1.63	1.93	2.73
1.06	1.35	2.14
5.3	6.8	8.3
5	6.44	7.94
7.5	9.5	11.5
7.14	9.14	11.14
0.5	0.5	0.6
1	1	1.2
8	8	8

①,技術條件應符合 SJ 2841-87 《十字槽組合自攻螺釘技術條件》的規定。

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
