十字槽盤頭自攻螺釘和大墊圈組合件 GB 9074.19 - 1988

查看供應商 ☆ 收藏

選擇規格尺寸 點擊↓

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5


尺寸單位: mm
國标GB 9074.19 - 1988 GB9074.19 9074.19GB 十字槽盤頭自攻螺釘和大墊圈組合件
在線制圖

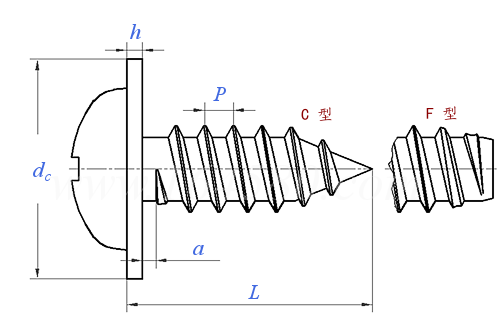

GB 9074.19 - 1988 十字槽盤頭自攻螺釘和大墊圈組合件
掃一掃分享
公差
千件重及價格計算 千件重 : kg x 元/kg = 元/千件
默認密度 g/cm3
×

選擇材料對應密度(g/cm3)

  • 碳鋼 7.85
  • 不鏽鋼 8.1
  • 不鏽鋼 7.95
  • 不鏽鋼 7.7
  • 钛合金 4.5
  • 鋁合金 2.8
  • 銅 8.89


在此選擇或在計算頁輸入材料密度 密度表
公稱長度L 注:選擇後獲得 相應重量
螺紋規格
d
ST2.9 ST3.5 ST4.2 ST4.8 ST5.5
P 螺距
h 公稱
dc 公稱
a 最大值
1.1 1.3 1.4 1.6 1.8
1 1 1 1.6 1.6
9 11 12 15 15
1.1 1.3 1.4 1.6 1.8
千件鋼制重≈kg
- - - - -
①,其他尺寸參考
自攻螺釘:GB 845，GB 944.1; 墊圈:GB 9074.30

采用标準 (3)

工藝相關 (7)

GB /T 845 - 1985
十字槽盤頭自攻螺釘
GB 944.1
螺釘用十字槽
GB 9074.30
自攻螺釘組合件用大墊圈
GB /T 5267.1
電鍍層厚度的技術要求
GB /T 1237
緊固件标記方法
GB /T 90.1
緊固件 驗收檢查 （ISO 3269:2000 IDT）
GB /T 90.2
緊固件 标志與包裝

技術條件和引用标準

項目
标準
十字槽
表面處理
其他技術要求
驗收及包裝
自攻螺釘 墊圈
GB 845 GB 9074.30
H型 GB 944.1 -
① 鍍鋅鈍化 GB 5267；② 氧化
墊圈應能自由轉動而不脫落
GB 90

引用參考 (3)

GB /T 3098.25 - 2020
緊固件機械性能 不鏽鋼和鎳合金緊固件選用指南
GB /T 5267.1 - 2002
鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能
GB /T 1172 - 1999
黑色金屬硬度及強度換算值
非合金鋼和低合金鋼和鑄鋼的硬度值轉換表
注：技術數據僅供參考，請以官方原件為準！
