米制開槽盤頭自攻螺釘和彈墊組合 SEMS [Table 2] ASME/ANSI B 18.13.1M - 2011

選擇規格尺寸點擊↓

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

ST8

ST9.5

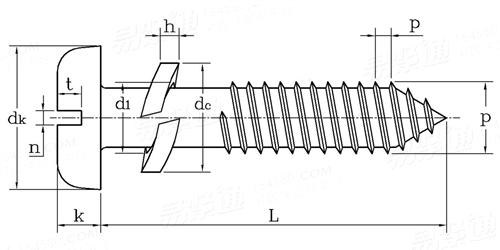

ASME/ANSI B 18.13.1M - 2011 米制開槽盤頭自攻螺釘和彈墊組合 SEMS [Table 2]

尺寸單位: mm

美标ASME/ANSI B18.13.1M - 2011 ASME/ANSI18 米制開槽盤頭自攻螺釘和彈墊組合 SEMS [Table 2]

掃一掃分享

公差

螺紋尺寸
d

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

ST8

ST9.5

P	螺距
d₁	最大值
d₁	最小值
h	最小值
d_c	最大值
d_c	最小值
d_k	最大值
d_k	最小值
k	最大值
k	最小值
n	最小值
n	最大值
t	最小值

1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
2.57	3.08	3.66	4.11	4.78	5.52	7.06	8.59
2.44	2.95	3.50	3.96	4.60	5.31	6.86	8.38
0.79	0.86	0.79	1.42	1.42	1.57	1.98	2.39
5.10	6.43	7.82	8.43	9.09	11.82	13.61	15.95
4.83	6.09	7.47	8.07	8.71	11.41	13.21	15.54
5.60	7.00	8.00	9.50	11.00	12.00	16.00	20.00
5.30	6.60	7.60	9.10	10.60	11.60	15.60	19.50
1.80	2.10	2.40	3.00	3.20	3.60	4.80	6.00
1.60	1.90	2.20	2.70	2.90	3.30	4.50	5.70
0.86	1.06	1.26	1.26	1.66	1.66	2.06	2.56
1.00	1.20	1.51	1.51	1.91	1.91	2.31	2.81
0.70	0.80	1.00	1.20	1.30	1.40	1.90	2.40

引用參考

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍镉、複合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)
