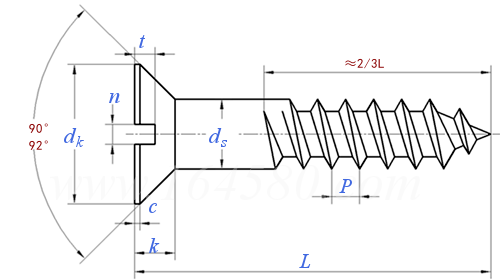

開槽沉頭木螺釘 [表2] JIS B 1135 (T2) - 1995

☆ 收藏

選擇規格尺寸點擊↓

1.6

1.8

2.1

2.4

2.7

3.1

3.5

3.8

4.1

4.5

4.8

5.1

5.5

5.8

6.2

6.8

7.5

9.5

尺寸單位: mm

日标JIS B1135 (T2) - 1995 JIS1135 1135JIS 開槽沉頭木螺釘 [表2]

在線制圖

掃一掃分享

單重計算公差

螺紋規格

1.6

1.8

2.1

2.4

2.7

3.1

3.5

3.8

4.1

4.5

d_s	公稱
	最大值
	最小值
d_k	最大值
d_k	最小值
k	最大值
k	最小值
n	最大值
n	最小值
t	公稱
	最大值
	最小值
P	≈
c	≈

1.6	1.8	2.1	2.4	2.7	3.1	3.5	3.8	4.1	4.5
1.65	1.85	2.17	2.47	2.77	3.17	3.6	3.9	4.2	4.6
1.55	1.75	2.03	2.33	2.63	3.03	3.4	3.7	4	4.4
3.2	3.6	4.2	4.8	5.4	6.2	7	7.6	8.2	9
2.8	3.2	3.8	4.4	5	5.7	6.5	7.1	7.6	8.4
0.95	1.05	1.25	1.4	1.55	1.8	2	2.15	2.35	2.55
0.75	0.85	1.05	1.2	1.35	1.5	1.7	1.85	2.05	2.25
0.55	0.75	0.75	0.85	1	1.1	1.2	1.2	1.4	1.4
0.4	0.6	0.6	0.7	0.8	0.9	1	1	1.2	1.2
0.4	0.5	0.5	0.6	0.7	0.8	0.9	0.9	1	1.1
0.5	0.6	0.6	0.75	0.85	0.95	1.1	1.1	1.2	1.3
0.3	0.4	0.4	0.45	0.55	0.65	0.7	0.7	0.8	0.9
0.8	0.9	1	1.1	1.2	1.3	1.4	1.6	1.8	1.9
0.15	0.15	0.2	0.2	0.2	0.25	0.25	0.25	0.3	0.3

螺紋規格

4.8

5.1

5.5

5.8

6.2

6.8

7.5

9.5

d_s	公稱
	最大值
	最小值
d_k	最大值
d_k	最小值
k	最大值
k	最小值
n	最大值
n	最小值
t	公稱
	最大值
	最小值
P	≈
c	≈

4.8	5.1	5.5	5.8	6.2	6.8	7.5	8	9.5
4.92	5.22	5.62	5.92	6.32	6.95	7.65	8.15	9.65
4.68	4.98	5.38	5.68	6.08	6.65	7.35	7.85	9.35
9.6	10.2	11	11.6	12.4	13.6	15	16	19
9	9.6	10.4	10.9	11.7	12.9	14.3	15.2	18.2
2.7	2.85	3.05	3.2	3.5	3.8	4.15	4.4	5.15
2.4	2.55	2.75	2.8	3.1	3.4	3.75	4	4.75
1.5	1.6	1.6	1.85	1.85	1.85	2.05	2.05	2.3
1.3	1.4	1.4	1.6	1.6	1.6	1.8	1.8	2
1.2	1.2	1.3	1.4	1.5	1.6	1.8	1.9	2.2
1.45	1.45	1.55	1.65	1.8	1.9	2.15	2.25	2.6
0.95	0.95	1.05	1.15	1.2	1.3	1.45	1.55	1.8
2.1	2.2	2.4	2.6	2.7	3.1	3.3	3.3	3.8
0.3	0.3	0.3	0.3	0.3	0.4	0.4	0.4	0.4
